Цилиндровая группа — Снегоход ТАЙГА Классика 500 не выпуск. с 01.2012
Модуль: 97004 — Цилиндровая группа
Используется: Снегоход ТАЙГА Классика 500 не выпуск. с 01.2012

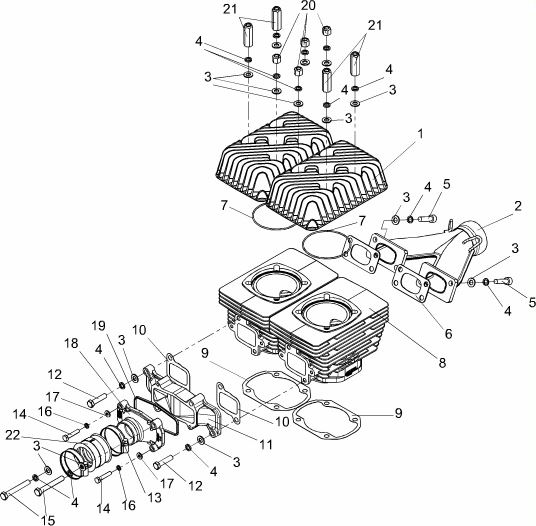

Схема модуля Цилиндровая группа (Снегоход ТАЙГА Классика 500 не выпуск. с 01.2012)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95624 | 119801530-01 | Головка цилиндра 110500127 в упаковке | |||
| 95625 | 119801530-02 | Головка цилиндра C40500127-01 в упаковке | |||
| 88235 | 119801050 | Цилиндры С40500340 (2 шт) в упаковке | |||
| 95583 | 119801500 | Крышка впускного коллектора C40500002 в упаковке | |||
| 110938 | C49804020 | Комплект прокладок для двигателя РМЗ-500 Тайга 500 (С40502630) в упаковке | |||
| 117425 | 119802020-01 | Кольцо С40500039 (2 шт.) в упаковке | |||
| 107048 | 119802020 | Кольцо С40500039 в упаковке | |||
| 1 | 16053 | C40500127 | Головка цилиндра | 30.05.2003 | |
| 1 | 17836 | C40500127-01 | Головка цилиндра | 30.05.2003 | * |
| 2 | 17605 | C40500360 | Коллектор выхлопной | 26.01.2001 | Тайга 500Д |
| 3 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 4 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 5 | 68956 | Винт М8х30 DIN 912-88P | 01.01.2006 | ||
| 6 | 55315 | Прокладка 714-14-02СБ | 01.01.2005 | ||
| 7 | 14569 | C40500039 | Кольцо уплотнительное | 29.03.1999 | |
| 8 | 16212 | C40500340 | Цилиндр | 08.09.2009 | |
| 9 | 14508 | C40500042 | Прокладка | 26.01.2001 | |
| 10 | 14567 | C40500008 | Прокладка | 29.03.1999 | |
| 11 | 14122 | C40500001 | Коллектор впускной | 11.03.2004 | |
| 12 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
| 13 | 17316 | Хомут ABA Оriginal 12 мм Sтаndаrd 44-56 | 01.01.2000 | ||
| 14 | 65504 | Болт М6х30 DIN 931-88P | |||
| 15 | 68948 | Болт М8х60 DIN 931-88P | 30.07.2007 | ||
| 16 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 17 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 18 | 14123 | C40500002 | Крышка впускного коллектора | 19.04.2004 | |
| 19 | 14121 | C40500025 | Кольцо резиновое впускного коллектора | 29.03.1999 | |
| 20 | 53303 | Гайка М8 DIN 6330-10Р | 01.01.2006 | ||
| 21 | 16159 | C40500138 | Гайка | 28.06.2000 | |
| 22 | 14120 | C40500009 | Муфта коллектора впускного | 29.03.1999 |
