Система питания С40802000 — Снегоход ТАЙГА Барс 850
Модуль: 97360 — Система питания С40802000
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

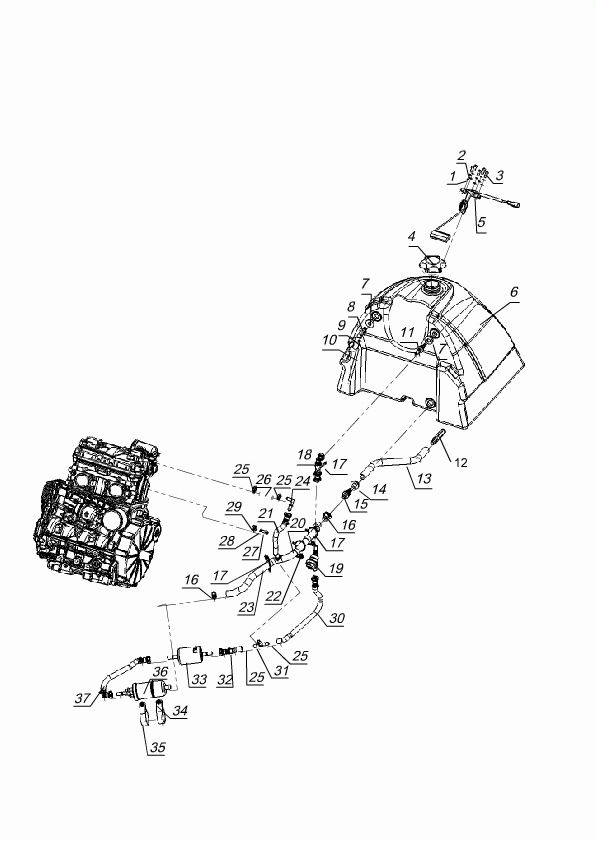

Схема модуля Система питания С40802000 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 2 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 3 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 4 | 83432 | C40802460 | Крышка топливная в сборе | ||
| 5 | 97362 | Датчик топлива R2_TAYGA | |||
| 6 | 83232 | C40800550-01 | Бак топливный | ||
| 7 | 10985 | 110800047 | Втулка | 25.05.2006 | |
| 8 | 14480 | C40800023 | Штуцер | 26.03.1999 | |
| 9 | 15263 | C40800059 | Хомут пружинный | 09.04.1999 | |
| 10 | 15096 | C40800017-02 | Трубка | 29.03.1999 | |
| 11 | 91924 | C40802001 | Штуцер | ||
| 12 | 97156 | 110800220-01 | Фильтр | ||
| 13 | 97343 | C40802018 | Трубка | ||
| 14 | 97316 | C40802014 | Втулка | ||
| 15 | 96911 | C40802012 | Штуцер | ||
| 16 | 93607 | Хомут ABA Nоvа 9 мм Sтаndard 12-20 | |||
| 17 | 87839 | Хомут Nylon 3.6-140 черный | |||
| 18 | 97351 | C40802010-01 | Трубка в сборе | ||
| 19 | 93600 | Регулятор давления с корпусом в сборе RPM 67 (2990 601 0002) | |||
| 20 | 97207 | Хомут ABA Rubber Lined Clips 20.6 | |||
| 21 | 97354 | C40802020-02 | Трубка в сборе | ||
| 22 | 71544 | Гайка М6 DIN 982-8Р | 01.01.2006 | ||
| 23 | 97344 | C40802018-01 | Трубка | ||
| 24 | 91925 | C40802011 | Штуцер | ||
| 25 | 17816 | Хомут ABA Мini Standard 14 | 01.09.2008 | ||
| 26 | 97339 | C40802019 | Трубка | ||
| 27 | 77495 | Винт М6х16 DIN 912-88P | |||
| 28 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 29 | 10549 | 110501132 | Хомут | 14.08.2002 | |
| 30 | 97349 | C40802020-01 | Трубка в сборе | ||
| 31 | 93595 | Тройник 7315-00101 (28630) | |||
| 32 | 97347 | C40802020 | Трубка в сборе | ||
| 33 | 82351 | Фильтр топливный GB 320 фирмы "BIG" | |||
| 34 | 71595 | Гайка М8 DIN 982-8P | 01.01.2006 | ||
| 35 | 94025 | Хомут ABA Rubber Lined Clips 51 | |||
| 36 | 93598 | Насос топливный 7.21565.70 | |||
| 37 | 97345 | C40802010 | Трубка в сборе |
