Крепление двигателя — Снегоход ТАЙГА Барс 850
Модуль: 97231 — Крепление двигателя
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

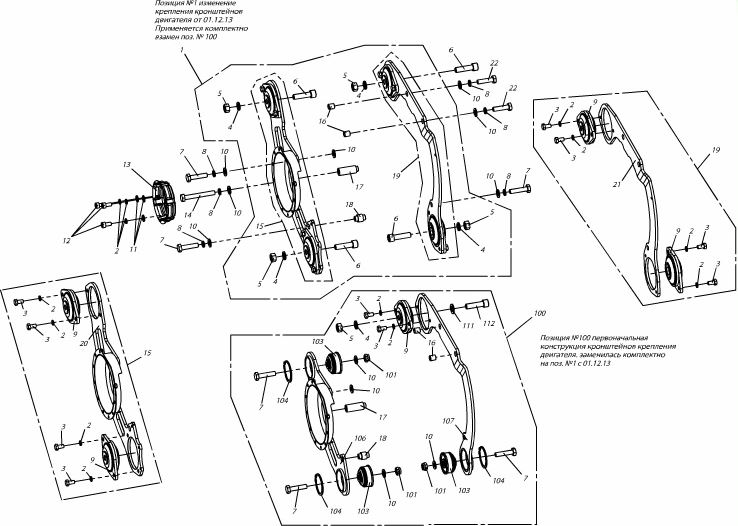

Схема модуля Крепление двигателя (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 126224 | Крепление двигателя | введено с 01.12.13 вместо п.100 | ||
| 2 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 3 | 66490 | Болт М8х16 DIN 933-88P | |||
| 4 | 9948 | Шайба 12.65Г.016 ГОСТ 6402-70 | |||
| 5 | 71465 | Гайка М12 DIN 934-8P | |||
| 6 | 78745 | Винт M12x40 DIN 912-88P | |||
| 7 | 68953 | Болт М10х45 DIN 931-88P | |||
| 8 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 9 | 76170 | C40002020 | Амортизатор | ||
| 10 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 11 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 12 | 66472 | Винт М8х12 DIN 912-88P | |||
| 13 | 14347 | C40500019 | Полумуфта | ||
| 14 | 66360 | Болт М10х80 DIN 931-88P | |||
| 15 | 107547 | C40502520 | Кронштейн в сборе | ||
| 16 | 78116 | C40002001 | Втулка | ||
| 17 | 78115 | C40002002 | Втулка | ||
| 18 | 78114 | C40002007 | Втулка | ||
| 19 | 107500 | C40502510 | Кронштейн в сборе | ||
| 20 | 107462 | C40502530 | Кронштейн | ||
| 21 | 107460 | C40502512 | Кронштейн | ||
| 22 | 78746 | Болт М10х40 DIN 931-88P | Введен с 1.08.2013 | ||
| 100 | 126225 | Крепление двигателя | аннулировано с 01.12.2013 и заменено на п.1 | ||
| 101 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 103 | 76141 | C40002010 | Амортизатор | ||
| 104 | 76145 | Кольцо 50 DIN 471-ST- P | |||
| 106 | 90715 | C40002070 | Кронштейн | ||
| 107 | 87397 | C40002080 | Кронштейн | ||
| 111 | 74054 | Шайба 12 DIN125-PA | 01.01.2006 | ||
| 112 | 105929 | Винт М12х45 DIN 912-88Р |
