Движитель L30201200 — Снегоход ТАЙГА Барс 850
Модуль: 97024 — Движитель L30201200
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

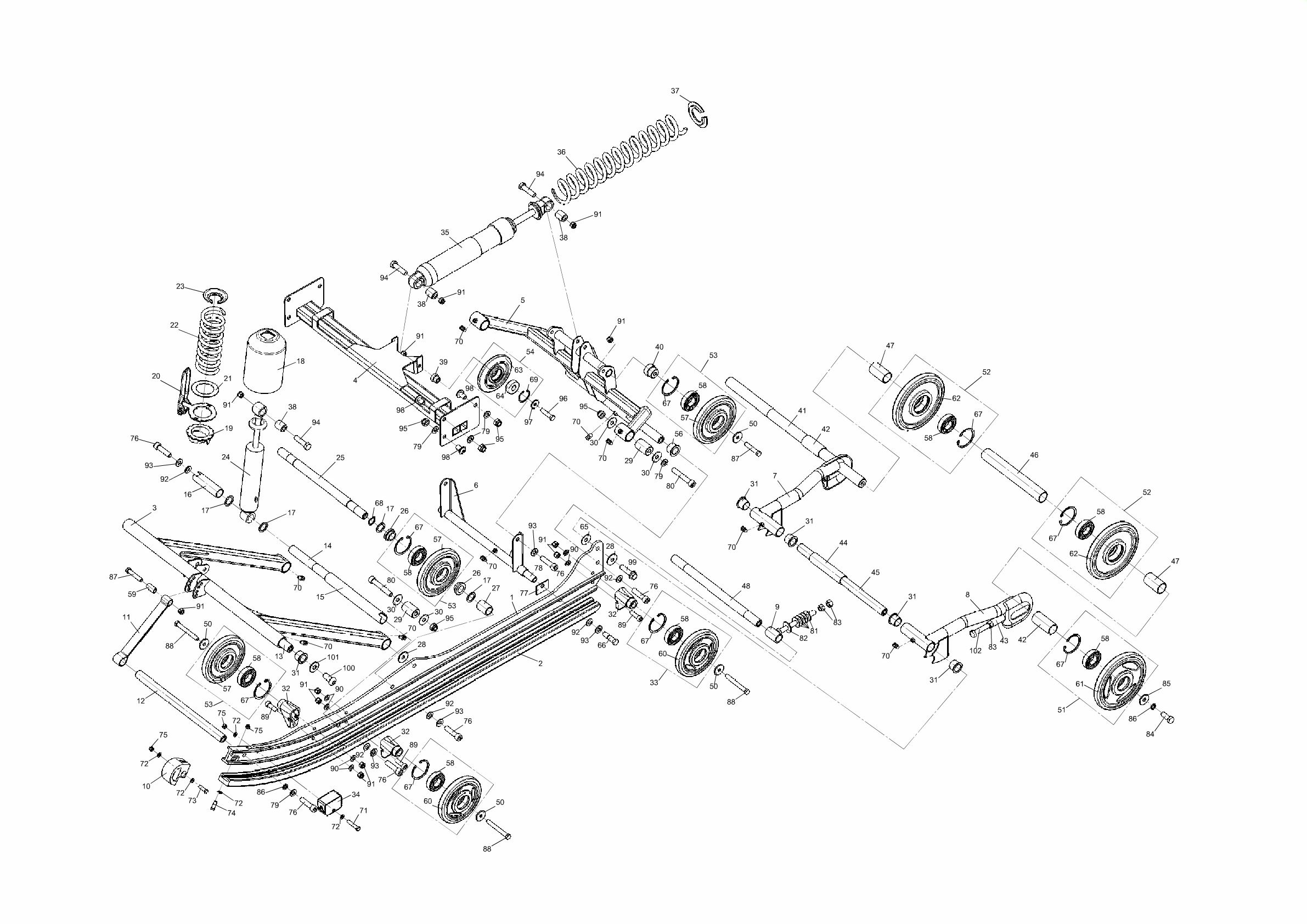

Схема модуля Движитель L30201200 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107104 | 119802060 | Отбойник К10200269 в упаковке | |||
| 88228 | 119801040-04 | Катки L30200680 (2 шт.) в упаковке | |||
| 88227 | 119801040-03 | Катки L30200670 (2 шт.) в упаковке | |||
| 88226 | 119801040-02 | Катки L30200660 (2 шт.) в упаковке | |||
| 88225 | 119801040-01 | Катки L30200650 (2 шт.) в упаковке | |||
| 88220 | 119801040 | Катки L30200230 (2 шт.) в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 107109 | 119802100 | Чехол амортизатора L30200536 в упаковке | |||
| 123978 | 119801040-05 | Катки C40201701 (2 шт.) в упаковке | |||
| 123982 | 119801040-09 | Катки C40201705 (2 шт.) в упаковке | |||
| 123979 | 119801040-06 | Катки C40201702 (2 шт.) в упаковке | |||
| 123981 | 119801040-08 | Катки C40201704 (2 шт.) в упаковке | |||
| 123980 | 119801040-07 | Катки C40201703 (2 шт.) в упаковке | |||
| 1 | 108722 | L30201562 | Рельс | Введен взамен L30200861 c 01.02.14 | |
| 1 | 89186 | L30200861 | Рельс | Заменен на L30201562 (2 шт.) с 01.02.14 | |
| 2 | 68796 | C40200503-03 | Накладка | 01.03.1999 | |
| 3 | 92401 | L30201230 | Маятник | ||
| 4 | 92392 | L30201220 | Рычаг средний | ||
| 5 | 92409 | L30201240 | Рычаг задний | ||
| 6 | 93582 | L30201280 | Рычаг | ||
| 7 | 68890 | L30200420 | Рычаг правый | 30.07.2007 | |
| 8 | 68891 | L30200440 | Рычаг левый | 30.07.2007 | |
| 9 | 68784 | L30200450 | Шток | 30.07.2007 | |
| 10 | 68806 | L30200526 | Наконечник | 30.07.2007 | |
| 11 | 83444 | C40201505 | Ремень | ||
| 12 | 92587 | L30201201 | Ось | ||
| 13 | 87643 | C40200621 | Ось | Аннулирована. Заменена на С40201621 с 1.02.14. | |
| 13 | 112937 | C40201622 | Ось | Введена взамен С40200621 с 1.04.14. | |
| 14 | 92593 | L30201214 | Ось | ||
| 15 | 92590 | L30201206 | Труба | ||
| 16 | 92589 | L30201205 | Труба | ||
| 17 | 68799 | L30200518 | Кольцо | 30.07.2007 | |
| 18 | 68825 | L30200536 | Чехол амортизатора | 30.07.2007 | |
| 19 | 68829 | L30200594-01 | Втулка | ||
| 20 | 68786 | L30200590 | Храповой регулятор | 30.07.2007 | |
| 21 | 68815 | L30200506 | Кольцо | ||
| 22 | 68834 | Пружина 23161 | 30.07.2007 | ||
| 23 | 68824 | L30200534 | Чашка | ||
| 24 | 104350 | Амортизатор АВ 337.00.00 | Введен взамен амортизатора ДА74.2915004. | ||
| 24 | 123024 | Амортизатор SS20.530.10.000 | Аналог АВ337.00.00 | ||
| 24 | 68832 | Амортизатор гидравлический телескопический двухтрубный ДА74. 2915004 | 30.07.2007 | допускаемая замена | |
| 25 | 92588 | L30201202 | Ось | ||
| 26 | 14617 | C40200256 | Втулка | ||
| 27 | 92591 | L30201208 | Втулка | ||
| 28 | 70409 | L30200313-01 | Шайба | 17.01.2008 | |
| 29 | 91938 | L30200804 | Втулка | ||
| 30 | 89976 | L30200807 | Шайба | ||
| 31 | 68816 | L30200511 | Втулка | 30.07.2007 | |
| 32 | 17131 | K10200268 | Кронштейн | 31.08.2001 | |
| 33 | 80947 | L30200770 | Каток | ||
| 34 | 17132 | K10200269 | Отбойник | ||
| 35 | 104351 | Амортизатор АВ 338.00.00 | Введен взамен амортизатора АВ 285.00.00 с 16.08.2013. | ||
| 35 | 124489 | Амортизатор SM338 | Аналог АВ338.00.00 | ||
| 35 | 91078 | Амортизатор гидропневматический однотрубный АВ 285.00.00 | Заменен на Амортизатор АВ 338.00.00 (SM338) с 16.08.2013. | ||
| 36 | 109658 | Пружина L30201502 | Введена взамен Пружины L30201209 c 16.08.13. | ||
| 36 | 90772 | Пружина L30201209 | Заменена на Пружину L30201502 c 16.08.13. | ||
| 37 | 92400 | L30200814 | Чашка | Заменена на L30200534 c 1.02.14. | |
| 38 | 68828 | L30200544 | Втулка | ||
| 39 | 92399 | L30200803 | Втулка | ||
| 40 | 91939 | L30200809 | Втулка | ||
| 41 | 18168 | C40200602 | Ось | ||
| 42 | 92601 | L30201344 | Втулка | ||
| 43 | 13956 | C40200029 | Втулка | ||
| 44 | 92599 | L30201342 | Втулка | ||
| 45 | 92602 | L30201346 | Ось | ||
| 46 | 18170 | C40200603-02 | Втулка | ||
| 47 | 92600 | L30201343 | Втулка | ||
| 48 | 92603 | L30201347 | Ось | ||
| 50 | 17648 | K10200291 | Шайба | 27.03.2002 | |
| 51 | 80945 | L30200750 | Каток | ||
| 52 | 80946 | L30200760 | Каток | ||
| 53 | 80948 | L30200780 | Каток | ||
| 54 | 68785 | L30200430 | Каток | 01.12.2009 | |
| 56 | 68801 | L30200314 | Втулка | ||
| 57 | 83546 | Каток L30200680 | |||
| 58 | 18259 | Подшипник 180205кс17 ГОСТ 8882-75 (6205.2RSD.Р6Q6/С9;С17)* | |||
| 59 | 83864 | C40200506-01 | Втулка | ||
| 60 | 83545 | Каток L30200670 | |||
| 61 | 83543 | Каток L30200650 | |||
| 62 | 83544 | Каток L30200660 | |||
| 63 | 83548 | Каток L30200230 | |||
| 64 | 76557 | Подшипник 180202.С17 (6202.2RS) фирмы CRAFT | |||
| 65 | 68822 | L30200524 | Шайба | 30.07.2007 | |
| 66 | 97366 | L10200902 | Болт | ||
| 67 | 15861 | Кольцо В52 Ц9.хр ГОСТ 13943-86 | 04.03.1997 | ||
| 68 | 68959 | Кольцо 20 DIN 471-ST- P | |||
| 69 | 68963 | Кольцо В35 Ц9.хр ГОСТ 13943-86 | |||
| 70 | 12564 | Масленка 1.1 Ц6 ГОСТ 19853-74 | Введена с 1.03.15. | ||
| 71 | 68945 | Болт М6х40 DIN 933-88P | 01.01.2006 | ||
| 72 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 73 | 65174 | Болт М6х25 DIN 933-88Р | |||
| 74 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 75 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 76 | 71460 | Винт М10х45 DIN 912 88P | |||
| 77 | 93585 | L30201204 | Планка | ||
| 78 | 93584 | L30201203 | Ось | ||
| 79 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 80 | 92781 | Винт М10х70 DIN 912-88P | |||
| 81 | 14119 | C40200109 | Пружина | ||
| 82 | 54896 | Шайба 10 DIN 9021-P | |||
| 83 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 84 | 68939 | Болт М10х30 DIN 933-88P | |||
| 85 | 17925 | C40200024 | Шайба | ||
| 86 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 87 | 68947 | Болт М8х50 DIN 931-88P | 01.01.2006 | ||
| 88 | 68950 | Болт М8х80 DIN 931-88P | 30.07.2007 | ||
| 89 | 68956 | Винт М8х30 DIN 912-88P | 01.01.2006 | ||
| 90 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 91 | 68957 | Гайка М8 DIN 6924-8Р | |||
| 92 | 87351 | Шайба 10 KPT-ST-K | |||
| 93 | 71478 | Шайба 10 NLSP-DS | |||
| 94 | 68953 | Болт М10х45 DIN 931-88P | |||
| 95 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 96 | 68943 | Болт М8х40 DIN 931-88P | |||
| 97 | 17559 | C40600603 | Шайба | ||
| 98 | 82515 | Винт М10х20 LI-FL10P | |||
| 99 | 71477 | Болт М10х45 DIN 6921-10P | 30.07.2007 | ||
| 100 | 83325 | Винт М12х30 ISO 7380-10P | |||
| 101 | 68961 | Шайба 13 DIN 6796-P | |||
| 102 | 54881 | Болт М10х120 DIN 933-88P |
