Система охлаждения С40502300 — Снегоход ТАЙГА Барс 850
Модуль: 96906 — Система охлаждения С40502300
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

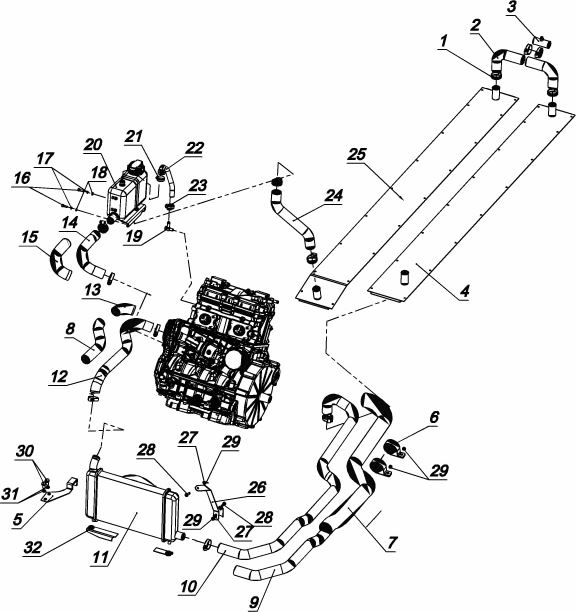

Схема модуля Система охлаждения С40502300 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 114066 | Система охлаждения C40502300 | аннулирована и заменена системой охлаждения С40502700 с 01.12.2013 | |||
| 1 | 80136 | Хомут KOVOPOL 25-40/9 AL C7 W2 | Допуск. замена на Хомут червячный Mikalor 25-40/9 W2 или Хомут ABA Nova 9 mm Standart 32-44 | ||
| 2 | 76848 | C40502017 | Патрубок | ||
| 3 | 91433 | C40502080 | Трубка в сборе | ||
| 4 | 76841 | C40502020 | Радиатор левый | ||
| 5 | 104410 | C40502380 | Кронштейн в сборе | ||
| 6 | 94025 | Хомут ABA Rubber Lined Clips 51 | |||
| 7 | 105754 | L30500011-03 | Трубка | ||
| 8 | 103280 | C40500234 | Термоизоляция | ||
| 9 | 96907 | C40502028-01 | Трубка | ||
| 10 | 76846 | C40502016 | Патрубок | ||
| 11 | 78733 | Радиатор 45616U/1825 | |||
| 12 | 76845 | C40502015 | Патрубок | ||
| 13 | 103300 | C40502034-02 | Трубка термоусаживаемая | ||
| 14 | 76844 | C40502014 | Патрубок | ||
| 15 | 96909 | C40502028 | Трубка | ||
| 16 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 17 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 18 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 19 | 91454 | C40502070 | Штуцер в сборе | ||
| 20 | 93433 | C40502060 | Бачок расширительный в сборе | ||
| 21 | 80135 | Хомут KOVOPOL 16-28 AL C7 W2 | |||
| 22 | 76851 | C40502022 | Патрубок | ||
| 23 | 93607 | Хомут ABA Nоvа 9 мм Sтаndard 12-20 | |||
| 24 | 76849 | C40502018 | Патрубок | ||
| 25 | 76840 | C40502010 | Радиатор правый | ||
| 26 | 94364 | C40502055 | Кронштейн | ||
| 27 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 28 | 69175 | Болт М6х12 DIN 933-88P | |||
| 29 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 30 | 66490 | Болт М8х16 DIN 933-88P | |||
| 31 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 32 | 10086 | 110100203 | Втулка | 11.03.2003 |
