Трансмиссия С40601700-04 — Снегоход ТАЙГА Барс 850
Модуль: 96183 — Трансмиссия С40601700-04
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

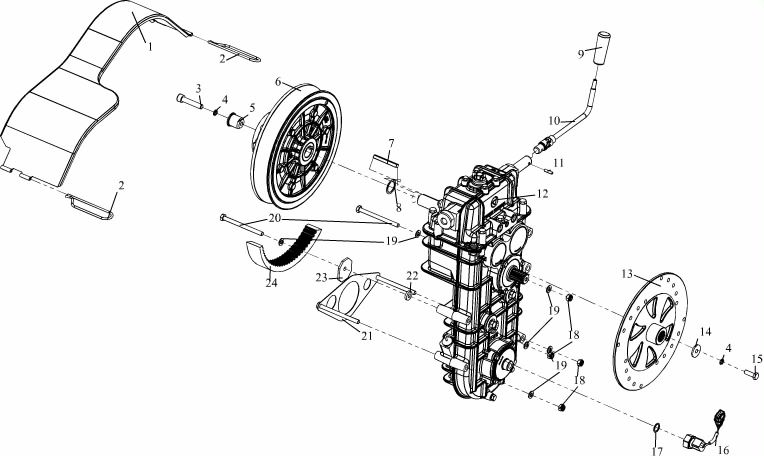

Схема модуля Трансмиссия С40601700-04 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107099 | 119802030 | Рукоятка С40600719 в упаковке | |||
| 93030 | C40601700-04 | Трансмиссия | аннулирована с 01.2013 заменена на трансмиссию С40601700-07 | ||
| 1 | 15428 | C40600295 | Кожух вариатора | ||
| 2 | 14374 | C40600294 | Стопор | 28.04.2008 | |
| 3 | 53322 | Винт М8х65 DIN 912-88P | 01.01.2006 | ||
| 4 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 5 | 93036 | C40602885 | Втулка | ||
| 6 | 78661 | C40602500 | Шкив вариатора ведомый | ||
| 7 | 93146 | Шпонка 8х7х36 DIN 6885-B | |||
| 8 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 9 | 17451 | C40600719 | Рукоятка | ||
| 10 | 89999 | Муфта С40603740-01 | 01.05.2011 | введен взамен С40602740 | |
| 11 | 13674 | Штифт пружинный 5Х20 DIN1481 | |||
| 12 | 120867 | Коробка передач C40602950-03 | |||
| 13 | 85605 | C40602890 | Диск тормозной | заменен на С40602910 с 10.09.2014 | |
| 14 | 18174 | C40601303 | Шайба | ||
| 15 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 16 | 55316 | Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00 | |||
| 17 | 9956 | Кольцо 006-010-25-2-2 ГОСТ 18829-73 | 04.03.1997 | ||
| 18 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 19 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 20 | 88310 | Болт М8х100 DIN 931-88P | |||
| 21 | 94019 | C40602770 | Кронштейн | ||
| 22 | 88205 | C40603758 | Шайба | ||
| 23 | 88204 | C40603757 | Упор | ||
| 24 | 79121 | Ремень Gates 44Х4640 |
