Управление рулевое С40301700 — Снегоход ТАЙГА Барс 850
Модуль: 95872 — Управление рулевое С40301700
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

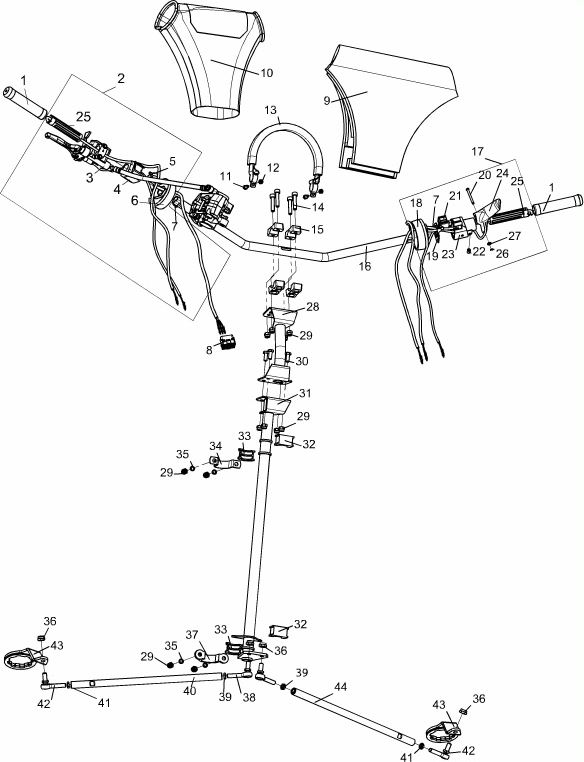

Схема модуля Управление рулевое С40301700 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107101 | 119802050 | Рукоятка V10300001 в упаковке | |||
| 1 | 14422 | C40300037 | Наконечник руля | 23.03.1999 | |
| 1 | 88522 | V10300001 | Рукоятка | Введена в замен 110300011 с 01.11.12 | |
| 2 | 86534 | C41100980 | Блок переключателей руля левый | ||
| 3 | 86553 | Тормоз гидравлический 61117000 | |||
| 4 | 86480 | C40300094 | Корпус рычага тормоза | ||
| 5 | 75429 | Переключатель света SW-JSC500/F | 20.08.2007 | ||
| 6 | 86482 | C40300911 | Ограничитель левый | ||
| 7 | 82811 | Винт ST 2,9х13 DIN 7981-PF | |||
| 8 | 81845 | Колодка штыревая пятнадцатиконтактная 1-350784-9 AMP Universal MATE-N-LOCK | 01.01.2010 | ||
| 9 | 83661 | C40300970 | Наполнитель | ||
| 10 | 80115 | C40300930 | Чехол руля | ||
| 11 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 12 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 13 | 82792 | C40300920 | Держатель | ||
| 14 | 71789 | Винт М8х40 DIN 912-88P | 01.01.2006 | ||
| 15 | 13933 | C40300016 | Вкладыш | 21.03.2000 | |
| 16 | 86481 | C40300707 | Труба руля | ||
| 17 | 97173 | C41101390 | Блок переключателей руля правый | Введена в замен С41100820 с 01.08.12 | |
| 17 | 82260 | C41100820 | Блок переключателей руля правый | ||
| 18 | 80157 | C40300906 | Ограничитель правый | ||
| 19 | 15119 | C40300033 | Основание правое | 06.05.1999 | |
| 20 | 14971 | C40300044 | Ось | 25.03.1999 | |
| 21 | 99107 | C41101470 | Выключатель двигателя | Введена в замен С41100850 с 01.08.12 | |
| 21 | 82264 | C41100850 | Выключатель двигателя | ||
| 22 | 83673 | Винт М8х12 DIN 916-P | 01.03.2011 | введен вместо Винт М8х12 DIN 913-P | |
| 23 | 14557 | C40300029 | Корпус рычага газа | 22.03.2005 | |
| 24 | 82272 | C41100870 | Рычаг газа с нагревателем | ||
| 25 | 82270 | C41100860 | Нагреватель рукоятки руля | ||
| 26 | 86544 | Шайба 3,2 DIN 6799-P | |||
| 27 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 28 | 93034 | C40300670 | Проставка | ||
| 29 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 30 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 31 | 78747 | C40300760 | Вал рулевой | ||
| 32 | 13934 | C40300015 | Подшипник руля | 06.05.1999 | |
| 33 | 13935 | C40300014 | Подшипник руля | 06.05.1999 | |
| 34 | 13937 | C40300012 | Планка | 03.03.2006 | |
| 35 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 36 | 71359 | Гайка М10х1,25 DIN 985-8P | 01.01.2008 | ||
| 37 | 18052 | C40300126 | Планка | 26.10.2004 | |
| 38 | 81348 | Опора шаровая C40300060 | 08.09.2009 | ||
| 39 | 71751 | Гайка М10 DIN 936-04Р | 01.01.2006 | ||
| 40 | 15985 | C40300023-02 | Тяга | 29.09.2010 | |
| 41 | 13270 | 270600284 | Гайка М10LН | 27.10.1994 | |
| 42 | 81349 | Опора шаровая C40300360 | 08.09.2009 | ||
| 43 | 92651 | C40301060 | Рычаг | Введена в замен С40301030 | |
| 44 | 86560 | C40300023-04 | Тяга | 29.09.2010 |
