Система питания с погружным насосом с баком топливный С40802210 — Снегоход ТАЙГА Барс 850
Модуль: 122724 — Система питания с погружным насосом с баком топливный С40802210
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

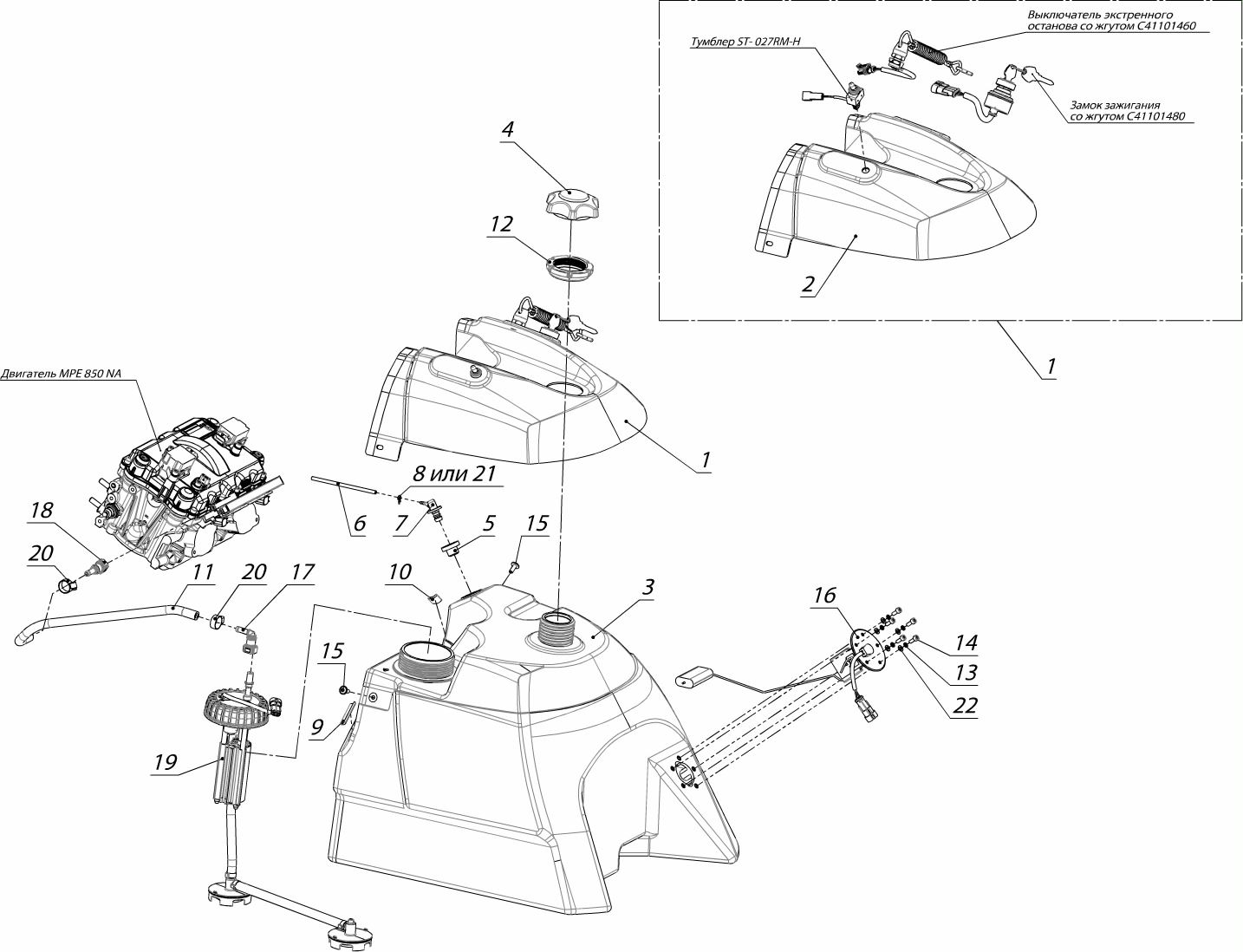

Схема модуля Система питания с погружным насосом с баком топливный С40802210 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 117200 | C40005090 | Накладка в сборе | ||
| 2 | 109514 | C40005001 | Накладка | ||
| 3 | 109443 | C40802200 | Бак топливный | с августа 2013 вместо С40802000 | |
| 4 | 83432 | C40802460 | Крышка топливная в сборе | ||
| 5 | 10985 | 110800047 | Втулка | 25.05.2006 | |
| 6 | 15096 | C40800017-02 | Трубка | 29.03.1999 | |
| 7 | 14480 | C40800023 | Штуцер | 26.03.1999 | |
| 8 | 15263 | C40800059 | Хомут пружинный | 09.04.1999 | |
| 9 | 83224 | C40800112 | Прокладка | ||
| 10 | 83225 | C40800112-01 | Прокладка | ||
| 11 | 109850 | C40802211 | Трубка | ||
| 12 | 83235 | L10100319 | Гайка | ||
| 13 | 9781 | Шайба 5.65Г.016 ГОСТ 6402-70 | |||
| 14 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 15 | 83241 | Винт М6х16 LI-FL10P | |||
| 16 | 104265 | Датчик уровня топлива R2L | |||
| 17 | 94027 | Коннектор A.Raymond 132923 002 | |||
| 18 | 94026 | Коннектор A.Raymond 132314 002 | |||
| 19 | 109855 | Насос топливныйс в сборе PFA-159 | |||
| 20 | 112809 | Хомут KVP 8-12/9 | Взамен Хомут ABA Mini Standard 14 с 15.04.2014г. | ||
| 21 | 112735 | Хомут пластинчатый В-00095-27 | Взамен C40800059 с 15.04.2014г. | ||
| 22 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 |
