Корпус С40103750 — Снегоход ТАЙГА Барс 850
Модуль: 114201 — Корпус С40103750
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

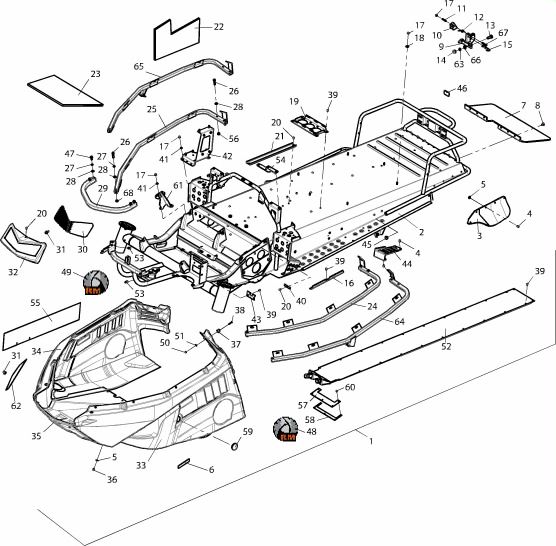

Схема модуля Корпус С40103750 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123827 | C49800450 | Брызговик боковой С40100056 (2 шт.) в упаковке | |||
| 1 | 111908 | C40103750 | Корпус | C декабря 2013 применяется взамен С40103700 | |
| 2 | 111889 | C40103730 | Рама | ||
| 3 | 14406 | C40100056 | Брызговик боковой | 02.06.2003 | |
| 4 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 5 | 66271 | Шайба 5 DIN 9021-P | 01.01.2006 | ||
| 6 | 89885 | C40100306 | Световозвращатель | 29.12.2010 | Введен взамен С40100082 |
| 7 | 15504 | C40100055 | Брызговик задний | 25.01.2002 | |
| 8 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 9 | 73340 | C40100780 | Крюк сцепки | 27.08.2007 | |
| 10 | 14380 | C40100086 | Скоба сцепки | 19.12.2000 | |
| 11 | 78139 | Штифт 6х30 DIN 1481-Р | 25.09.2007 | ||
| 12 | 14381 | C40100087 | Пружина сцепки | 22.05.2009 | |
| 13 | 68939 | Болт М10х30 DIN 933-88P | |||
| 14 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 15 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 16 | 112437 | C40102272 | Уголок | ||
| 17 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 18 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 19 | 15493 | C40100138 | Кронштейн | 19.11.2001 | |
| 20 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 21 | 15393 | C40100321 | Профиль | 27.01.2003 | |
| 22 | 100092 | C40101404 | Накладка | ||
| 23 | 82302 | C40101402 | Накладка | ||
| 24 | 82158 | C40101170 | Дуга боковая | ||
| 25 | 82164 | C40101170-01 | Дуга боковая | ||
| 26 | 64352 | Болт М8х35 DIN 931-88P | 01.01.2006 | ||
| 27 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 28 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 29 | 82575 | C40101415 | Бампер | ||
| 30 | 82574 | C40102735 | Решетка | ||
| 31 | 88285 | Хомут Nylon 2.5-100 черный | 22.01.2010 | ||
| 32 | 82573 | C40102734 | Окантовка | ||
| 33 | 100458 | C40103031-01 | Боковина левая | ||
| 34 | 100459 | C40103032-01 | Боковина правая | ||
| 35 | 82305 | C40102733 | Носок днища | ||
| 36 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 37 | 14512 | C40700106 | Фиксатор | 12.09.2007 | |
| 37 | 114815 | C40700406 | Фиксатор | Введен взамен С40700106 с 01.06.2014 | |
| 38 | 65176 | Винт М4х30 DIN 85-48P | |||
| 38 | 66263 | Винт М4х25 DIN 963-48P | 01.01.2006 | ||
| 39 | 79982 | Заклепка St/St 4,8х8 DIN 7337-A | 01.02.2011 | Введена по ИИ11.8621 взамен 4.8x10 Al/St | |
| 40 | 15761 | C40100099 | Хомут | 01.11.1999 | |
| 41 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 42 | 107479 | C40004210 | Кронштейн | ||
| 43 | 78556 | C40102207 | Петля | ||
| 44 | 112521 | C40101405 | Подножка пассажира | ||
| 45 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
| 46 | 89886 | C40100308 | Световозвращатель | с 01.02.12 примен совместно с 110101270 | |
| 47 | 66490 | Болт М8х16 DIN 933-88P | |||
| 48 | 100011 | C40102743 | Аппликация левая | ||
| 49 | 100012 | C40102744 | Аппликация правая | ||
| 50 | 70519 | Гайка М4 DIN 985-8P | 01.01.2006 | ||
| 51 | 66270 | Шайба 4 DIN 9021-P | 01.01.2006 | ||
| 52 | 109674 | C40502150-01 | Радиатор | ||
| 53 | 101590 | Заклепка резьбовая TCD 0630 (М6) | |||
| 54 | 114675 | C40004087 | Кронштейн | Введен взамен С40004084 с 01.06.14 | |
| 54 | 92990 | C40004084 | Кронштейн | ||
| 55 | 71673 | L30100234 | Лист | ||
| 56 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 57 | 103293 | C40103701 | Уплотнитель | ||
| 58 | 103298 | C40103702 | Планка | ||
| 59 | 10605 | 110600079 | Заглушка | 04.03.1997 | |
| 60 | 64492 | Заклепка 3,2х8 DIN 7337 | |||
| 61 | 107486 | C40004220 | Кронштейн | ||
| 62 | 82306 | C40700304 | Решетка | 18.11.2009 | |
| 63 | 9784 | Шайба 10.65Г.016 ГОСТ 6402-70 | Введена взамен шайба 10 DIN 127-PВ. | ||
| 64 | 121087 | C40101270 | Дуга боковая | с 01.05.2015 применяется взамен С40101170 | |
| 65 | 121090 | C40101270-01 | Дуга боковая | с 01.05.2015 применяется взамен С40101170-01 | |
| 66 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 67 | 69815 | Болт М6х35 DIN 933-88P | 01.01.2006 | ||
| 68 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 |
