Трансмиссия С40601700-07 — Снегоход ТАЙГА Барс 850
Модуль: 108565 — Трансмиссия С40601700-07
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

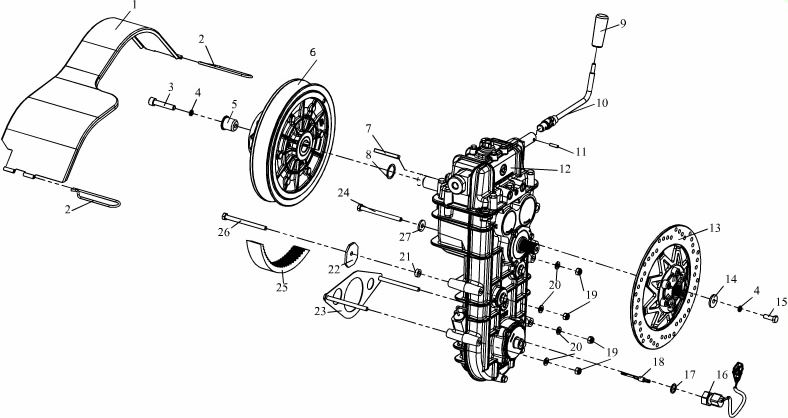

Схема модуля Трансмиссия С40601700-07 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 103836 | C40601700-07 | Трансмиссия | введена с 01.2013г. вместо трансмиссии С40601700-04 | ||
| 1 | 15428 | C40600295 | Кожух вариатора | ||
| 2 | 14374 | C40600294 | Стопор | 28.04.2008 | |
| 3 | 53321 | Винт М8х45 DIN 912-88P | 01.01.2006 | ||
| 4 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 5 | 93036 | C40602885 | Втулка | ||
| 6 | 103406 | Шкив ведомый 6000-0046 | |||
| 7 | 93146 | Шпонка 8х7х36 DIN 6885-B | |||
| 8 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 9 | 17451 | C40600719 | Рукоятка | ||
| 10 | 89969 | Муфта С40603740 | 01.05.2011 | введена взамен С40600740 по ИИ C4.2286 | |
| 10 | 89999 | Муфта С40603740-01 | 01.05.2011 | введен взамен С40602740 | |
| 11 | 13674 | Штифт пружинный 5Х20 DIN1481 | |||
| 12 | 120867 | Коробка передач C40602950-03 | |||
| 13 | 85605 | C40602890 | Диск тормозной | заменен на С40602910 с 10.09.2014 | |
| 13 | 120864 | Диск тормозной С40602910 | введен вместо С40602890 с 10.09.2014 | ||
| 14 | 18174 | C40601303 | Шайба | ||
| 15 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 16 | 55316 | Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00 | |||
| 17 | 98309 | C40600783 | Шайба | Введен взамен Кольца 016-020-25-2-3 ГОСТ 18829-73 | |
| 18 | 100713 | C40601170 | Переходник | ||
| 19 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 20 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 21 | 88205 | C40603758 | Шайба | ||
| 22 | 88204 | C40603757 | Упор | ||
| 23 | 94019 | C40602770 | Кронштейн | ||
| 24 | 88310 | Болт М8х100 DIN 931-88P | |||
| 25 | 103407 | Ремень вариаторный ML52-4234-C | |||
| 26 | 95780 | Болт М8х110 DIN 931-88P | |||
| 27 | 17559 | C40600603 | Шайба |
