Картер в сборе 1 — Снегоход ТАЙГА Барс 850
Модуль: 106835 — Картер в сборе 1
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

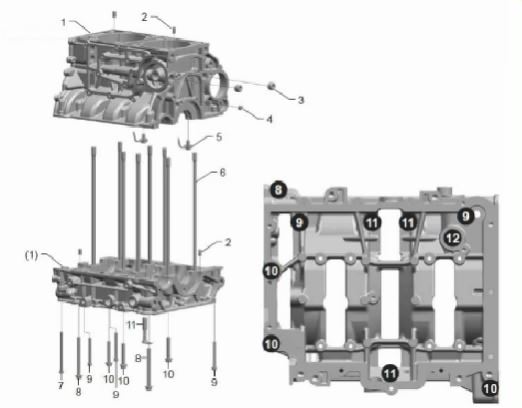

Схема модуля Картер в сборе 1 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106839 | Картер 104971 | |||
| 2 | 106841 | Штифт центрирующий 404297 | |||
| 3 | 106808 | Заглушка M18x1.5 100650 | |||
| 4 | 106774 | Заглушка M10x1 102992 | |||
| 5 | 106375 | Сферическая заглушка 404359 | |||
| 6 | 106845 | Шпилька M10x1.25 406596 | |||
| 7 | 106847 | Болт M6x90 8.8 404163 | |||
| 8 | 106355 | Болт М8х90 10.9 404870 | |||
| 9 | 106850 | Болт M6x60 8.8 100506 | |||
| 10 | 106851 | Болт M8x50 10.9 404869 | |||
| 11 | 106354 | Масляный нагнетательный клапан 404574 | Смотри раздел масляный нагнетательный клапан |
Вернуться к выбору другого модуля (Снегоход ТАЙГА Барс 850).
