Нижняя крышка картера в сборе — Снегоход ТАЙГА Барс 850
Модуль: 106709 — Нижняя крышка картера в сборе
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

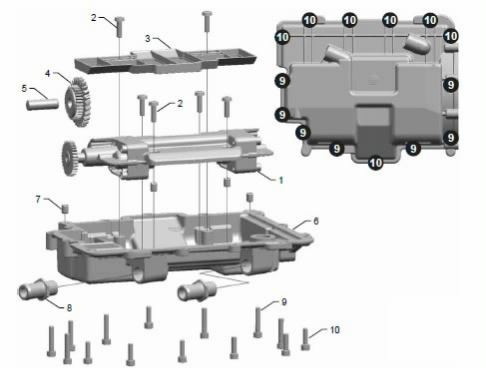

Схема модуля Нижняя крышка картера в сборе (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106828 | Насос масляный 406877 | |||
| 2 | 106780 | Болт M6x20 8.8 404867 | |||
| 3 | 105207 | Фильтр масляный 100195 | |||
| 4 | 106343 | Насос промежуточный шестеренный 401428 | |||
| 5 | 106344 | Ось 402727 | |||
| 6 | 106345 | Крышка картера нижняя 404649 | |||
| 7 | 106346 | Втулка 100280 | |||
| 8 | 106347 | Патрубок M18x1.5 403895 | |||
| 9 | 106766 | Болт M6x30 8.8 100520 | |||
| 10 | 106761 | Болт M6x20 8.8 100501 |
