Шкив вариатора ведущий 1100-0053 — Снегоход ТАЙГА Барс 850
Модуль: 106468 — Шкив вариатора ведущий 1100-0053
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

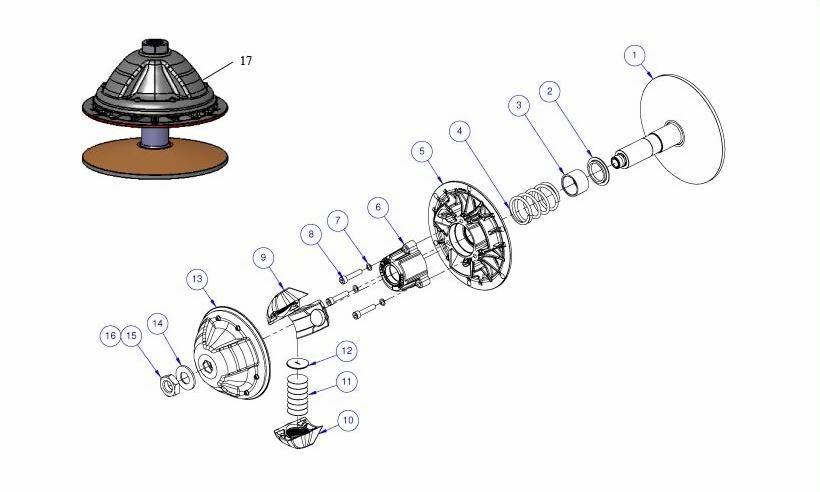

Схема модуля Шкив вариатора ведущий 1100-0053 (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 106659 | Конус неподвижный 1105-0051 | |||
| 2 | 106136 | Шайба упорная 0150-1014 | |||
| 3 | 106661 | Втулка 0440-2021 | |||
| 4 | 106662 | Пружина 0451-1116 | |||
| 5 | 106663 | Конус подвижный 1110-0010 | |||
| 6 | 106664 | Стакан 1140-0002 | |||
| 7 | 106665 | Шайба 0080-0174 | |||
| 8 | 106668 | Винт 0080-0044 | |||
| 9 | 106669 | Грузик 1130-0008 | |||
| 10 | 106671 | Корпус грузика 1130-3001 | |||
| 11 | 106670 | Грузик 1135-3001 | |||
| 12 | 106672 | Крышка резьбовая 1150-3001 | |||
| 13 | 106673 | Крышка 0 115-0054 | |||
| 14 | 106666 | Шайба 0050-1001 | |||
| 15 | 106667 | Гайка V16J1 | |||
| 16 | 106676 | Клей-герметик P25-C3 | |||
| 17 | 103405 | Шкив ведущий 1100-0053 |
Вернуться к выбору другого модуля (Снегоход ТАЙГА Барс 850).
