Электрооборудование снегохода — Снегоход ТАЙГА Барс 850
Модуль: 105829 — Электрооборудование снегохода
Используется: Снегоход ТАЙГА Барс 850
Снегоход ТАЙГА Барс 850
Подробная информация, отзывы, характеристики, фотографии

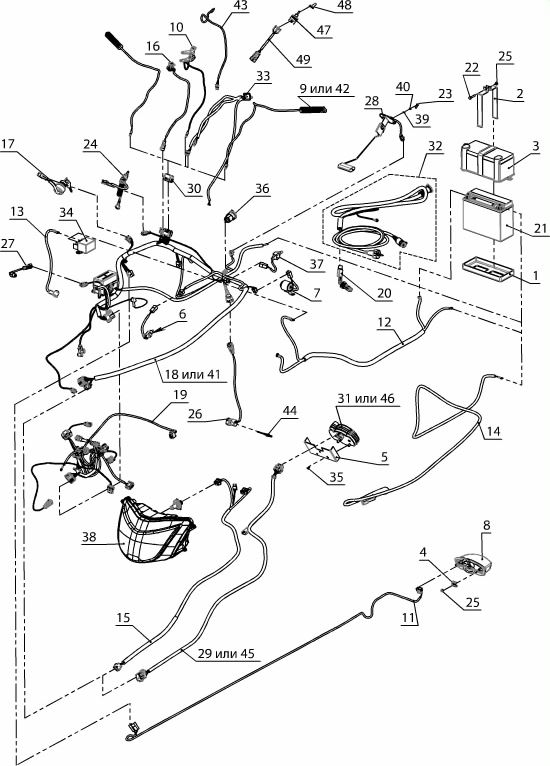

Схема модуля Электрооборудование снегохода (Снегоход ТАЙГА Барс 850)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 88197 | 119801000-13 | Жгут фонаря заднего С41100950 в упаковке | |||
| 88070 | 119800820 | Выключатель со жгутом C41100250 в упаковке | |||
| 1 | 15511 | C40000021 | Подложка | ||
| 2 | 15512 | C40000022 | Стяжка | ||
| 3 | 15513 | C40000023 | Кожух | ||
| 4 | 82476 | C40003002 | Скоба | ||
| 5 | 93572 | C40700601 | Кронштейн | ||
| 6 | 15482 | C41100250 | Выключатель со жгутом | ||
| 7 | 75449 | C41100570 | Сигнализатор заднего хода со жгутом | ||
| 8 | 80928 | C41100720 | Фонарь задний со жгутом | ||
| 9 | 82270 | C41100860 | Нагреватель рукоятки руля | ||
| 10 | 82272 | C41100870 | Рычаг газа с нагревателем | ||
| 11 | 82490 | C41100950 | Жгут фонаря заднего | ||
| 12 | 93258 | C41101320 | Жгут аккумулятора | ||
| 13 | 93260 | C41101330 | Электропровод стартера | ||
| 14 | 93263 | C41101340 | Жгут регулятора напряжения | ||
| 15 | 93268 | C41101350 | Жгут капота | ||
| 16 | 99107 | C41101470 | Выключатель двигателя | Введена в замен С41100850 с 01.08.12 | |
| 17 | 99155 | C41101480 | Замок зажигания со жгутом | ||
| 18 | 101585 | C41101540 | Жгут основной | Аннулирован с 02.2015. | |
| 19 | 101727 | C41101550 | Жгут двигателя | ||
| 20 | 94096 | Нагреватель 401319 600W | |||
| 21 | 98608 | Аккумулятор Delta CT 1220 | |||
| 22 | 65504 | Болт М6х30 DIN 931-88P | |||
| 23 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 24 | 97180 | Выключатель двигателя со шнуром 30701151001 | |||
| 25 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 26 | 55316 | Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00 | |||
| 27 | 92445 | Датчик температуры BF140126 | |||
| 28 | 104265 | Датчик уровня топлива R2L | |||
| 29 | 92447 | Жгут ВF008000 | Применяется с комбинацией приборов RX2N+RMZ | ||
| 30 | 81845 | Колодка штыревая пятнадцатиконтактная 1-350784-9 AMP Universal MATE-N-LOCK | 01.01.2010 | ||
| 31 | 92442 | Комбинация приборов RX2N+ RMZ | 18.11.2009 | ||
| 32 | 94097 | Комплект соединений Schuko plug 104676 | |||
| 33 | 82339 | Переключатель света SW-JSC501/F | |||
| 34 | 99413 | Реле 0-1416010-1 | |||
| 35 | 105544 | Саморез М4х13 | |||
| 36 | 86656 | Розетка SC-3025 | Введена взамен поз. 34 с 02.2010. | ||
| 37 | 88525 | Тумблер ST-027RM-H | |||
| 38 | 97615 | Фара TF-CS-43-01 | 18.11.2009 | ||
| 39 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 40 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 41 | 120764 | C41101920 | Жгут основной | Введен взамен поз.18 с 02.2015. Применяется совместно с погружным насосом и 2-х режимными нагревателями рукояток. | |
| 42 | 114044 | C41101800 | Нагреватель рукоятки | Введен взамен поз. 9. Применяется совместно с поз. 41 (2-х режимный). | |
| 43 | 114053 | C41101810 | Нагреватель рычага газа | Введен взамен поз. 10 с 02.2015 (2-х режимный). Применяется совместно с поз. 41. | |
| 44 | 100713 | C40601170 | Переходник | ||
| 45 | 109423 | Жгут ВF008002 | Применяется с комбинацией приборов RX2N+RMZ2 | ||
| 46 | 106681 | Комбинация приборов RX2N+ RMZ2 | Применяется в комплекте с жгутом BF008002 | ||
| 47 | 115200 | Переключатель 3-х позиционный XT-13A | Применяется совместно с поз. 41. | ||
| 48 | 115201 | Чехол тумблера XT-HT | Применяется совместно с поз. 47. | ||
| 49 | 116984 | C41101780 | Жгут переключателя | Применяется совместно с поз. 47. |
