Цилиндровая группа — Снегоход TAYGA Patrul 551 SWT
Модуль: 97733 — Цилиндровая группа
Используется: Снегоход TAYGA Patrul 551 SWT
Снегоход TAYGA Patrul 551 SWT
Подробная информация, отзывы, характеристики, фотографии

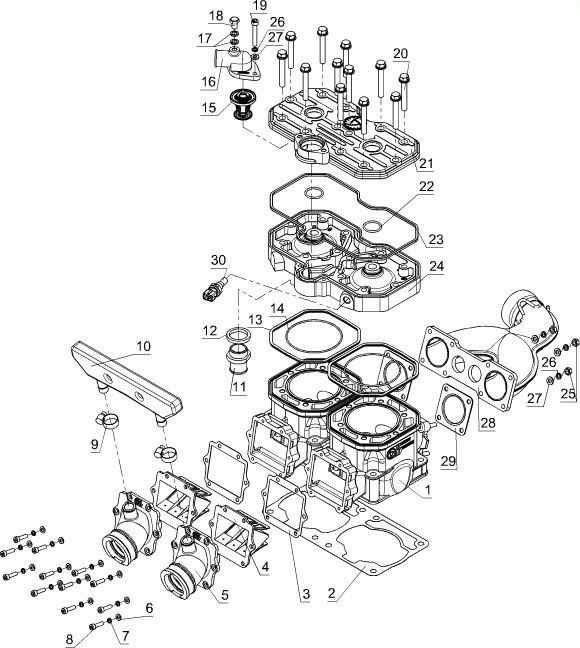

Схема модуля Цилиндровая группа (Снегоход TAYGA Patrul 551 SWT)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95706 | 119801680-01 | Головка цилиндров K20500007-01 в упаковке | |||
| 88109 | 119800910 | Прокладки К20500161 в упаковке | |||
| 117425 | 119802020-01 | Кольцо С40500039 (2 шт.) в упаковке | |||
| 107038 | 119801920 | Кольцо K20500094 в упаковке | |||
| 107052 | 119802090 | Кольцо К20500061 в упаковке | |||
| 107048 | 119802020 | Кольцо С40500039 в упаковке | |||
| 88037 | 119800710 | Клапан ELO559AO-R в упаковке | |||
| 1 | 77024 | K20500170 | Цилиндр | ||
| 2 | 77035 | K20500161 | Прокладка | ||
| 3 | 18437 | K20500016 | Прокладка | ||
| 4 | 18414 | Клапан ЕL0559АО-R | |||
| 5 | 70217 | K20500030 | Патрубок | ||
| 6 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 7 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 8 | 17576 | Винт М5х20 DIN 912 | 01.01.2006 | ||
| 9 | 18419 | Хомут ABA Nova 9 мм Sтаndаrd 19-28 | |||
| 10 | 18408 | K20500127 | Рессивер | 24.08.2005 | |
| 11 | 18407 | K20500005 | Патрубок | 04.10.2005 | |
| 12 | 18434 | K20500009 | Кольцо | 04.10.2005 | |
| 13 | 16539 | K20500094 | Кольцо уплотнительное | 27.09.2001 | |
| 14 | 14569 | C40500039 | Кольцо уплотнительное | 29.03.1999 | |
| 15 | 18418 | Термостат 003-42 | 01.01.2002 | ||
| 16 | 16538 | K20500057 | Патрубок | 04.10.2005 | |
| 17 | 55447 | Кольцо уплотнительное 34М51-12-8.2-2 | 06.07.2007 | ||
| 18 | 67800 | Болт М8х12 DIN 933-88P | 01.01.2006 | ||
| 19 | 71473 | Винт М6х40 DIN 912-88P | |||
| 20 | 16542 | K20500086 | Болт | 27.09.2001 | |
| 21 | 16533 | K20500011 | Крышка головки | 06.12.2001 | |
| 22 | 17618 | Кольцо 024-028-25-2-2 ГОСТ 18829-73 | |||
| 23 | 16577 | K20500061 | Кольцо уплотнительное | 27.06.2001 | |
| 24 | 83773 | K20500007-01 | Головка цилиндров | 04.10.2005 | |
| 25 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 26 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 27 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 28 | 16472 | K20500010 | Коллектор выпускной | 28.08.2005 | |
| 29 | 18417 | Прокладка 714-14-03СБ | |||
| 30 | 64043 | Датчик температуры 234.3828 ТУ 37.459.259-00 |
