Система впрыска масла С40800360-02 — Снегоход TAYGA Patrul 551 SWT
Модуль: 126903 — Система впрыска масла С40800360-02
Используется: Снегоход TAYGA Patrul 551 SWT
Снегоход TAYGA Patrul 551 SWT
Подробная информация, отзывы, характеристики, фотографии

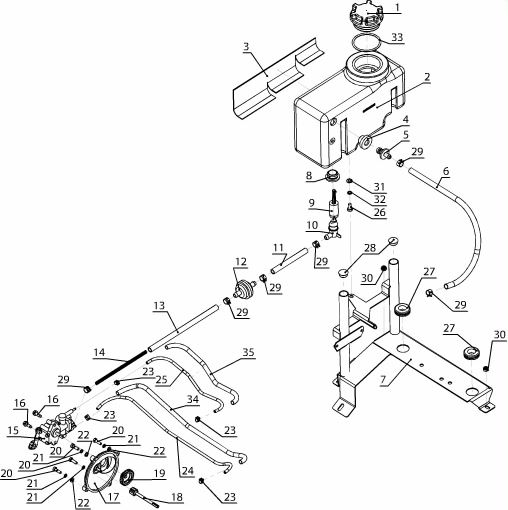

Схема модуля Система впрыска масла С40800360-02 (Снегоход TAYGA Patrul 551 SWT)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 16351 | C40800082 | Крышка | 17.06.1999 | |
| 2 | 52719 | C40800380-02 | Бак масляный | ||
| 3 | 73271 | K20500067 | Накладка | ||
| 4 | 10985 | 110800047 | Втулка | 25.05.2006 | |
| 5 | 16476 | K20800002 | Штуцер | ||
| 6 | 16477 | K20800003 | Трубка | ||
| 7 | 15648 | C40100340 | Кронштейн масляного бака | ||
| 8 | 16345 | C40800079 | Втулка | ||
| 9 | 15591 | C40800260 | Поплавок | ||
| 10 | 15519 | C40800250 | Штуцер | ||
| 11 | 15663 | C40800135 | Трубка | 01.11.1999 | |
| 12 | 16339 | C40800290 | Фильтр масляный | 15.03.2002 | |
| 13 | 15664 | C40800135-01 | Трубка | 01.11.1999 | |
| 14 | 17814 | C40800154 | Спираль | ||
| 15 | 16906 | Насос масляный 2M-105L-15/001 | |||
| 16 | 73327 | Болт М5,5х16 DIN 7504K-P | |||
| 17 | 16343 | C40800240 | Фланец | ||
| 18 | 15523 | C40800089 | Вал шестерни | ||
| 19 | 16346 | C40800078 | Колесо зубчатое | ||
| 20 | 73328 | Болт М5х16 DIN 933-88P | |||
| 21 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 22 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 23 | 52316 | Хомут ABA 2 Ear Сlip 5-7 | |||
| 24 | 15522 | C40800105 | Трубка | ||
| 25 | 17761 | C40800105-01 | Трубка | ||
| 26 | 69175 | Болт М6х12 DIN 933-88P | |||
| 27 | 15653 | C40100345 | Втулка | 11.11.1999 | |
| 28 | 15373 | C40100326 | Заглушка | 29.06.2001 | |
| 29 | 52701 | Хомут KSA-1031 | 25.12.2007 | допуск. замена на хомут Helix Hose Clamps 7/16 | |
| 30 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 31 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 32 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 33 | 16353 | Кольцо 054-060-36-2-2 ГОСТ 18829-73 | |||
| 34 | 109655 | C40800062-03 | Трубка гофрированная разъемная 4P907N, диаметр 6,8 ТУ 3464-002-42790-588-99 L=(380+-3) мм | ||
| 35 | 18234 | C40800062 | Трубка гофрированная разъемная 4P907N, диаметр 6,8 ТУ 3464-002-42790-588-99 L=(250+-3) мм |
Вернуться к выбору другого модуля (Снегоход TAYGA Patrul 551 SWT).
