Органы управления, осветительные и сигнальные приборы — Снегоход TAYGA Patrul 551 SWT
Модуль: 109663 — Органы управления, осветительные и сигнальные приборы
Используется: Снегоход TAYGA Patrul 551 SWT
Снегоход TAYGA Patrul 551 SWT
Подробная информация, отзывы, характеристики, фотографии

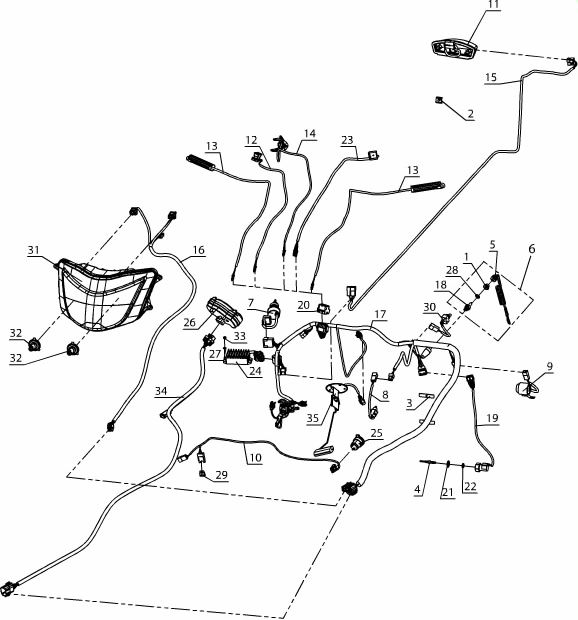

Схема модуля Органы управления, осветительные и сигнальные приборы (Снегоход TAYGA Patrul 551 SWT)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 11844 | 140900006 | Гайка | 04.10.1984 | |
| 2 | 82476 | C40003002 | Скоба | ||
| 3 | 15761 | C40100099 | Хомут | 01.11.1999 | |
| 4 | 69055 | C40600780 | Переходник | ||
| 5 | 15784 | C40900030 | Шнур безопасности | ||
| 6 | 15786 | C40900050 | Выключатель экстренного останова со шнуром | 03.11.1999 | |
| 7 | 15950 | C41100070 | Замок зажигания со жгутом | ||
| 8 | 15482 | C41100250 | Выключатель со жгутом | ||
| 9 | 75449 | C41100570 | Сигнализатор заднего хода со жгутом | ||
| 10 | 74926 | C41100630 | Жгут световой розетки | ||
| 11 | 80928 | C41100720 | Фонарь задний со жгутом | ||
| 12 | 82264 | C41100850 | Выключатель двигателя | ||
| 13 | 82270 | C41100860 | Нагреватель рукоятки руля | ||
| 14 | 82272 | C41100870 | Рычаг газа с нагревателем | ||
| 15 | 82490 | C41100950 | Жгут фонаря заднего | ||
| 16 | 92344 | C41101370 | Жгут капота | ||
| 17 | 95473 | C41101400 | Жгут основной | ||
| 18 | 9688 | Выключатель 13.3720 ТУ37.003.987-80 | 25.04.1979 | ||
| 19 | 55316 | Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00 | |||
| 20 | 81845 | Колодка штыревая пятнадцатиконтактная 1-350784-9 AMP Universal MATE-N-LOCK | 01.01.2010 | ||
| 21 | 15797 | Кольцо 016-020-25-2-3 ГОСТ 18829-73 | 01.01.2008 | Примен. взам. L30600018-01 | |
| 22 | 98309 | C40600783 | Шайба | Введен взамен Кольца 016-020-25-2-3 ГОСТ 18829-73 | |
| 23 | 82339 | Переключатель света SW-JSC501/F | |||
| 24 | 87956 | Регулятор напряжения A-R104-1 | Прим. с поз. 44 | ||
| 25 | 86656 | Розетка SC-3025 | Введена взамен поз. 34 с 02.2010. | ||
| 26 | 106681 | Комбинация приборов RX2N+ RMZ2 | Применяется в комплекте с жгутом BF008002 | ||
| 26 | 92442 | Комбинация приборов RX2N+ RMZ | 18.11.2009 | ||
| 27 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 28 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 29 | 82211 | Предохранитель FT 15A TESLA | 08.06.2002 | ||
| 30 | 88525 | Тумблер ST-027RM-H | |||
| 31 | 97615 | Фара TF-CS-43-01 | 18.11.2009 | ||
| 32 | 83203 | Лампа АКГ12-60+55-1 (H4) ГОСТ 2023.1-88 | 23.07.1990 | ||
| 33 | 64302 | Гайка М5 DIN 985-8P | 01.02.2008 | ||
| 34 | 92447 | Жгут ВF008000 | Применяется с комбинацией приборов RX2N+RMZ | ||
| 34 | 109423 | Жгут ВF008002 | Применяется с комбинацией приборов RX2N+RMZ2 | ||
| 35 | 104265 | Датчик уровня топлива R2L |
