Трансмиссия L10600300-01 — Снегоход TIKSY (Люкс) 01
Модуль: 89166 — Трансмиссия L10600300-01
Используется: Снегоход TIKSY (Люкс) 01
Снегоход TIKSY (Люкс) 01
Подробная информация, отзывы, характеристики, фотографии

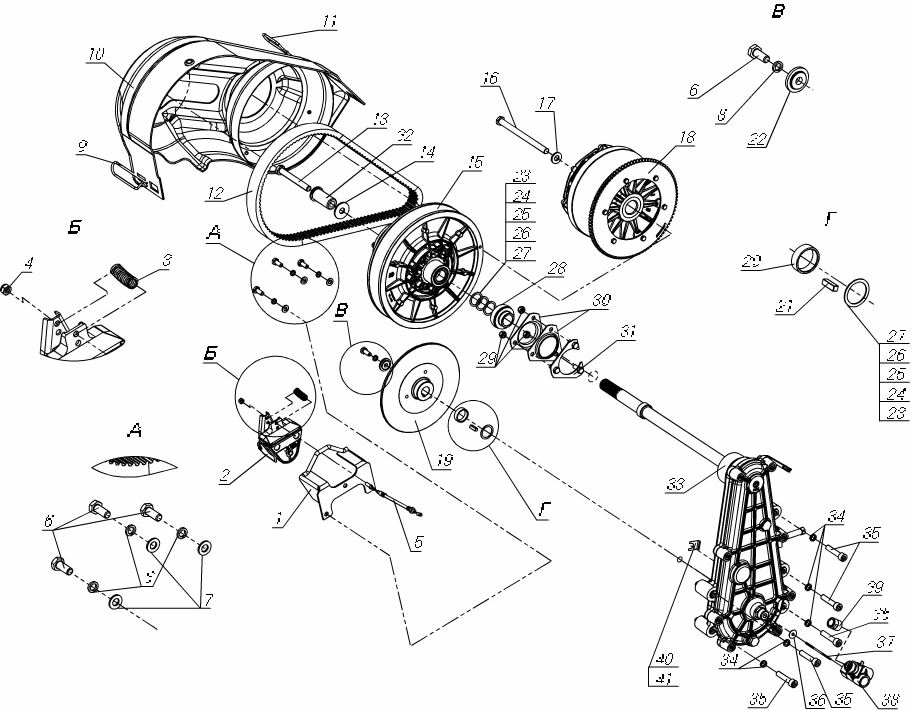

Схема модуля Трансмиссия L10600300-01 (Снегоход TIKSY (Люкс) 01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95696 | 119801630 | Тормоз С40600200 в упаковке | |||
| 1 | 83096 | L10600120 | Кронштейн | ||
| 2 | 13967 | C40600200 | Тормоз | ||
| 3 | 17826 | C40600607 | Пружина | 20.02.2003 | |
| 4 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 5 | 85491 | L10600340 | Трос тормоза | ||
| 6 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 7 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 8 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 9 | 14374 | C40600294 | Стопор | 28.04.2008 | |
| 10 | 83100 | L10600130 | Кожух в сборе | ||
| 11 | 14631 | C40700108 | Ось | ||
| 12 | 83118 | Ремень Ruвеnа 33х14х1160 La Vаri-Suреr | |||
| 13 | 71787 | Болт М12х1,25х100 DIN 960-88P | аннулирован по ИИ L1.005 | ||
| 14 | 73242 | Шайба 12 DIN 9021-P | |||
| 15 | 83362 | L40600500 | Шкив ведомый | ||
| 16 | 14611 | C40600049 | Болт | ||
| 17 | 83116 | Шайба 12 DIN 1440-P | |||
| 18 | 88340 | L40600600-01 | Регулятор центробежный в сборе | ||
| 19 | 68925 | 110602271 | Диск тормозной | 14.08.2007 | |
| 20 | 77289 | L10600072 | Втулка | ||
| 21 | 68966 | Шпонка 6х6х20 DIN 6885-B | 01.01.2006 | ||
| 22 | 83105 | C40601303-01 | Шайба | ||
| 23 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 24 | 10637 | 110600189-01 | Кольцо регулировочное | 06.10.2006 | подбор |
| 25 | 10638 | 110600189-02 | Кольцо регулировочное | 06.10.2006 | подбор |
| 26 | 10639 | 110600189-03 | Кольцо регулировочное | 06.10.2006 | подбор |
| 27 | 10640 | 110600189-04 | Кольцо регулировочное | Подбор | |
| 28 | 75135 | Подшипник UC205 (C17) фирмы CRAFT | |||
| 29 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 30 | 14085 | C40200011 | Корпус подшипника | ||
| 31 | 14066 | C40200210 | Накладка | ||
| 32 | 84981 | L10600109 | Втулка | ||
| 33 | 76854 | L10600200 | Передача цепная | ||
| 34 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 35 | 83115 | Винт М10х50 DIN 912 88P | |||
| 36 | 15452 | C40600296 | Прокладка | ||
| 37 | 17363 | C40600299 | Трос | ||
| 38 | 17222 | Привод спидометра ОАОRМS40600780 | |||
| 39 | 83982 | L10600161 | Втулка | ||
| 40 | 85141 | L10600165 | Шайба регулировочная | ||
| 41 | 85142 | L10600165-01 | Шайба регулировочная |
