Система электрозапуска — Снегоход TIKSY (Люкс) 01
Модуль: 89146 — Система электрозапуска
Используется: Снегоход TIKSY (Люкс) 01
Снегоход TIKSY (Люкс) 01
Подробная информация, отзывы, характеристики, фотографии

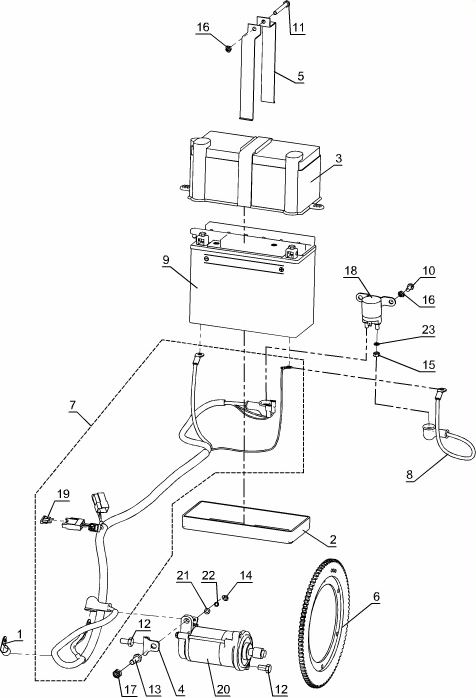

Схема модуля Система электрозапуска (Снегоход TIKSY (Люкс) 01)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 106747 | 119802150 | Стартер 428000-8970 в упаковке | |||
| 119367 | 119802150-01 | Стартер 428000-8971 в упаковке | |||
| 1 | 10549 | 110501132 | Хомут | 14.08.2002 | |
| 2 | 15511 | C40000021 | Подложка | ||
| 3 | 15513 | C40000023 | Кожух | ||
| 4 | 88426 | K90500038 | Кронштейн | Применяется совместно с поз. 12. Аннулирован с 10.2013. | |
| 5 | 88428 | L10000231 | Стяжка | ||
| 6 | 86537 | L10600127 | Шестерня | введена вместо шестерни С40600463 с ноября 2012 | |
| 7 | 88202 | L11100150 | Жгут электрозапуска | ||
| 8 | 88209 | L11100200 | Электропровод | ||
| 9 | 106177 | Аккумуляторная батарея RM СТ 1220 | Введен взамен Аккумулятор C50-N18L-A2 с 02.2013. | ||
| 9 | 77870 | Аккумулятор C50-N18L-A2 | |||
| 10 | 69175 | Болт М6х12 DIN 933-88P | |||
| 11 | 88657 | Болт М6х55 DIN 931-88P | |||
| 12 | 66490 | Болт М8х16 DIN 933-88P | |||
| 13 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 14 | 73378 | Винт М5х10 DIN 912-88P | |||
| 15 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 16 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 17 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 18 | 88837 | Контактор 182800-4240 | |||
| 19 | 94123 | Предохранитель FT 20A TESLA | |||
| 20 | 104600 | Стартер 428000-8971 | Введен взамен Стартерf 428000-8970 | ||
| 20 | 88836 | Стартер 428000-8970 | Аннулирован с 10.2013. | ||
| 21 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 22 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 23 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 |
