Система зажигания Варяг — Снегоход ТAYGA 550 SE Варяг (-02) с 09.2011 не выпуск
Модуль: 88948 — Система зажигания Варяг
Используется: Снегоход ТAYGA 550 SE Варяг (-02) с 09.2011 не выпуск

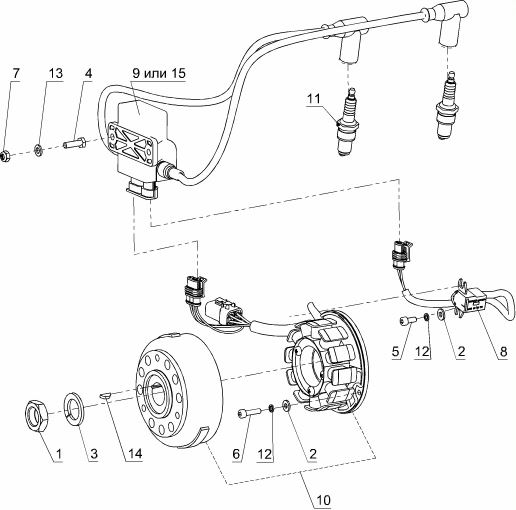

Схема модуля Система зажигания Варяг (Снегоход ТAYGA 550 SE Варяг (-02) с 09.2011 не выпуск)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 97110 | 119801720-02 | Датчик 433133570 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 17844 | C40500161 | Гайка | ||
| 2 | 17907 | C40500162 | Шайба | ||
| 3 | 17841 | C40500163 | Шайба | ||
| 4 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 5 | 77494 | Винт М5х12 DIN 912-88P | |||
| 6 | 73241 | Винт М5х20 DIN 912-88P | |||
| 7 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 8 | 69462 | Датчик 433133570 | |||
| 9 | 69460 | Коммутатор со встроенным трансформатором 432 40 81 02 | Аннулирован 01.01.11. Заменен на поз. 15 | ||
| 10 | 69463 | Маховичное магнето MAGNETE ALTERN. A VOLANO 431 74 2040 фирмы DUCATI | |||
| 11 | 14598 | Свеча зажигания ВR9ЕS Артикул 3194 фирмы NGK | |||
| 12 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 13 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 14 | 73316 | Шпонка 3х5 DIN 6888- | |||
| 15 | 89354 | Коммутатор со встроенным трансформатором 432 40 81 03 |
Вернуться к выбору другого модуля (Снегоход ТAYGA 550 SE Варяг (-02) с 09.2011 не выпуск).
