Система охлаждения — Снегоход TIKSY (Базовая)
Модуль: 91219 — Система охлаждения
Используется: Снегоход TIKSY (Базовая)
Снегоход TIKSY (Базовая)
Подробная информация, отзывы, характеристики, фотографии

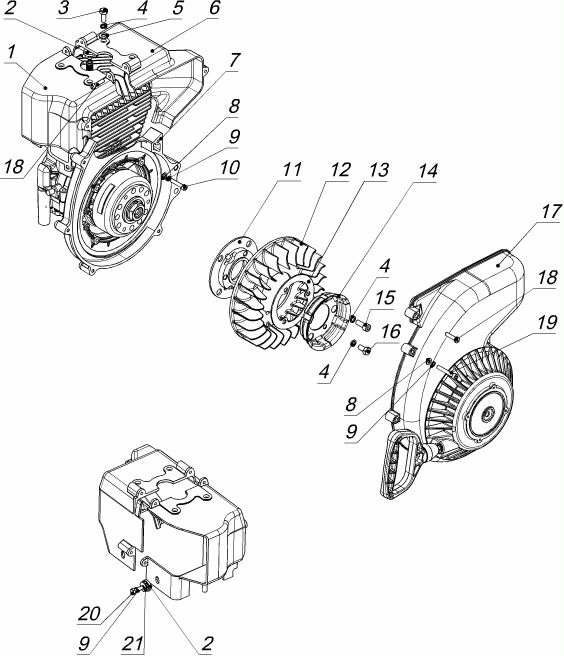

Схема модуля Система охлаждения (Снегоход TIKSY (Базовая))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95587 | 119801510-01 | Полумуфта С40500019-01 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 1 | 16635 | K90500002 | Кожух передний | Примен. взамен K90500037 | |
| 1 | 86493 | K90500037 | Кожух передний | Допускается замена на K90500002 | |
| 2 | 16641 | K90500009 | Шайба | ||
| 3 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 4 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 5 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 6 | 86492 | K90500036 | Кожух задний | Допускается замена на K90500003 | |
| 6 | 16636 | K90500003 | Кожух задний | Примен. взамен K90500003 | |
| 7 | 16638 | K90500005 | Переходник | ||
| 8 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 9 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 10 | 67803 | Винт М6х30 DIN 912-88P | 01.01.2006 | ||
| 11 | 77198 | K90500028 | Проставка | ||
| 12 | 16637 | K90500004 | Крыльчатка | ||
| 13 | 77197 | K90500027 | Кольцо | ||
| 14 | 81799 | C40500019-01 | Полумуфта | ||
| 15 | 71788 | Винт М8х20 DIN 912-88P | |||
| 16 | 66490 | Болт М8х16 DIN 933-88P | |||
| 17 | 16630 | K90500020 | Стартер ручной с кожухом вентилятора | ||
| 18 | 85504 | Винт М6х25 DIN 7513-B | |||
| 19 | 71473 | Винт М6х40 DIN 912-88P | |||
| 20 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 21 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 |
