Капот и боковины — Снегоход TIKSY (Базовая)
Модуль: 85016 — Капот и боковины
Используется: Снегоход TIKSY (Базовая)
Снегоход TIKSY (Базовая)
Подробная информация, отзывы, характеристики, фотографии

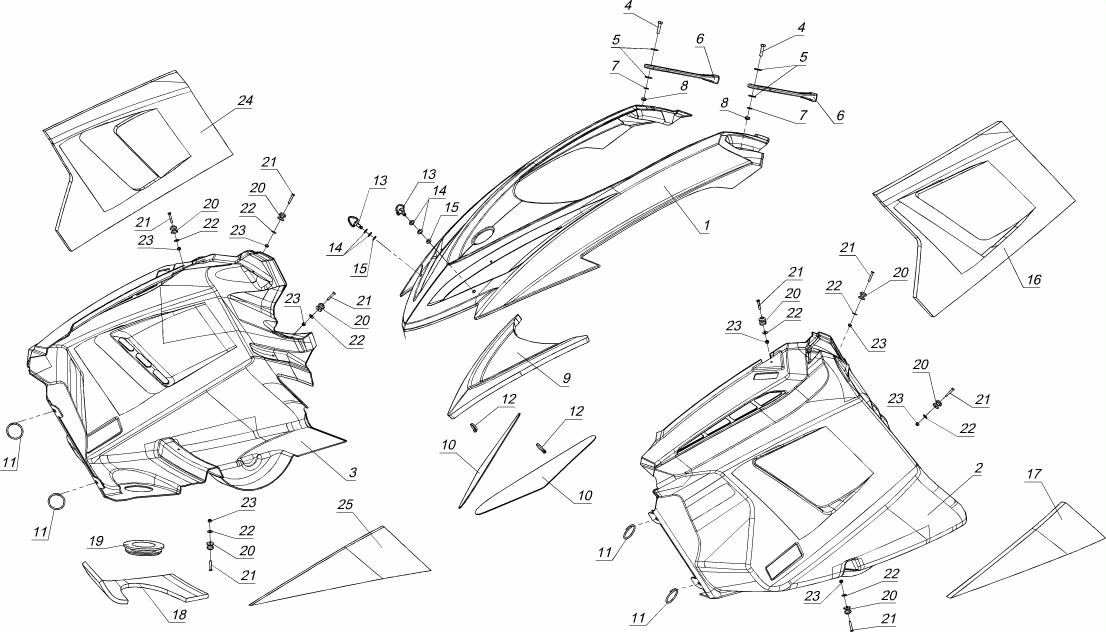

Схема модуля Капот и боковины (Снегоход TIKSY (Базовая))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 118433 | L19800220-01 | Капот L10700100 в упаковке | |||
| 118432 | L19800220 | Капот L10700101 в упаковке | |||
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 1 | 83209 | L10700101 | Капот | ||
| 2 | 88258 | L10100342 | Боковина левая | ||
| 3 | 88255 | L10100341 | Боковина правая | ||
| 4 | 65174 | Болт М6х25 DIN 933-88Р | |||
| 5 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 6 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 7 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 8 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 9 | 82984 | L10700126 | Накладка | ||
| 10 | 83218 | L10700141 | Решетка передняя | ||
| 11 | 10092 | 110100215 | Кольцо пружинное | 08.06.2001 | |
| 12 | 16420 | Хомут SEL.3.210 140х3,5 | |||
| 13 | 82778 | Винт 85-16-280-16 | |||
| 14 | 82776 | Шайба 85-46-103-39 | |||
| 15 | 82777 | Шайба 85-34-301-12 | |||
| 16 | 82986 | L10700128 | Накладка | ||
| 17 | 82987 | L10700129 | Накладка | ||
| 18 | 82988 | L10700123 | Накладка | ||
| 19 | 14098 | C40400028 | Проставка | 20.01.2001 | |
| 20 | 114815 | C40700406 | Фиксатор | Введен взамен С40700106 с 01.06.2014 | |
| 20 | 14512 | C40700106 | Фиксатор | 12.09.2007 | |
| 21 | 65176 | Винт М4х30 DIN 85-48P | |||
| 21 | 66263 | Винт М4х25 DIN 963-48P | 01.01.2006 | ||
| 22 | 66270 | Шайба 4 DIN 9021-P | 01.01.2006 | ||
| 23 | 70519 | Гайка М4 DIN 985-8P | 01.01.2006 | ||
| 24 | 82981 | L10700121 | Накладка | ||
| 25 | 82982 | L10700122 | Накладка |
