Капот 110700540 — Снегоход Буран АЕ (01) не выпуск. с 01.2016
Модуль: 125819 — Капот 110700540
Используется: Снегоход Буран АЕ (01) не выпуск. с 01.2016
Снегоход Буран АЕ (01) не выпуск. с 01.2016
Подробная информация, отзывы, характеристики, фотографии

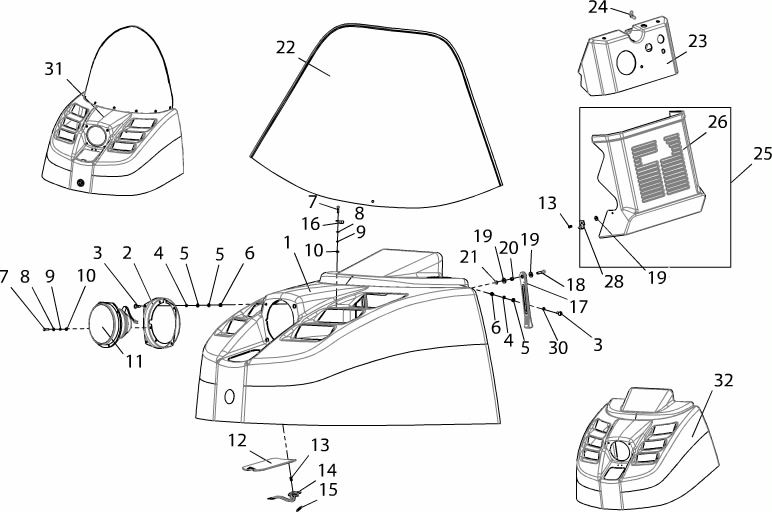

Схема модуля Капот 110700540 (Снегоход Буран АЕ (01) не выпуск. с 01.2016)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 118336 | 119800330 | Капот 110700540 в упаковке | |||
| 118334 | 119800310 | Капот 110700541 в упаковке | |||
| 107075 | 119801880 | Ремень С40700105 в упаковке | |||
| 1 | 17718 | 110700541 | Капот | 14.08.2002 | |
| 2 | 11821 | 140700034 | Фланец | 14.08.2002 | |
| 3 | 10902 | 110700018 | Винт | 14.08.2002 | Аннулирован и заменен на винт по DIN 967 с 01.04.15 |
| 3 | 119540 | Винт M6х20-4,8-Z DIN 967-A3J | Введен с 01.04.15 взамен 110700018 | ||
| 4 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 5 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 6 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 7 | 64297 | Винт М5х20 DIN 84-48P | 01.01.2006 | ||
| 8 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 9 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 10 | 64403 | Гайка М5 DIN 934-8P | 01.01.2006 | ||
| 11 | 109660 | Фара 822.3711 ТУ 37.458.087-2002 | Введена с 01.02.14 взамен фары 227.3711 | ||
| 12 | 10925 | 110700126 | Крышка | 14.08.2002 | |
| 13 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 14 | 10973 | 110700370 | Петля шарнирная | 02.10.2002 | |
| 15 | 10946 | 110700188 | Пружина | 14.08.2002 | |
| 16 | 10549 | 110501132 | Хомут | 14.08.2002 | |
| 17 | 14383 | C40700105 | Ремень | 09.08.2004 | |
| 18 | 66275 | Винт М6х30 DIN 84-48P | 01.01.2006 | ||
| 19 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 20 | 14409 | C40700107 | Втулка | 09.08.2004 | |
| 21 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 22 | 75570 | 110700350 | Стекло ветровое | ||
| 23 | 70162 | 110700711 | Щиток приборный | 01.02.2011 | Введен взамен 110700001 |
| 24 | 67804 | Гайка М6 DIN 315-P | 01.01.2006 | ||
| 25 | 10896 | 110700010 | Кожух двигателя | 14.08.2002 | |
| 25 | 123955 | 110700770 | Кожух двигателя | Введен взамен 110700010 с 01.09.2015 | |
| 26 | 10927 | 110700133 | Кожух двигателя | 14.08.2002 | |
| 28 | 123972 | 110100003-01 | Крючок | ||
| 30 | 81361 | Кольцо OR-5.5x1.8 NBR 70 | 03.10.2009 | ||
| 31 | 17716 | 110700540 | Капот | 10.04.2002 |
Вернуться к выбору другого модуля (Снегоход Буран АЕ (01) не выпуск. с 01.2016).
