Трансмиссия С40600700-04 — Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск

Модуль: 84596 — Трансмиссия С40600700-04

Используется: Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск

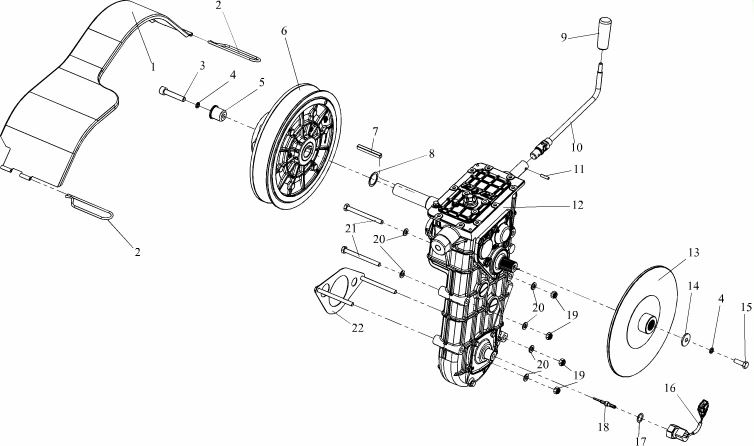

Схема модуля Трансмиссия С40600700-04 (Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск)

№	Код	Артикул	Название детали	Год	Примечание
	107099	119802030	Рукоятка С40600719 в упаковке
1	15428	C40600295	Кожух вариатора
2	14374	C40600294	Стопор	28.04.2008
3	71789		Винт М8х40 DIN 912-88P	01.01.2006
4	65160		Шайба 8 DIN 127-PB	01.01.2006
5	18173	C40600604	Втулка
6	79901	C40601500	Шкив вариатора ведомый
7	66295		Шпонка 8х7х60 DIN 6885-B
8	10636	110600189	Кольцо регулировочное	06.10.2006	подбор
9	17451	C40600719	Рукоятка
10	18066	C40600740	Муфта		аннулирована и заменена на Муфта С40603740
10	89969		Муфта С40603740	01.05.2011	введена взамен С40600740 по ИИ C4.2286
11	13674		Штифт пружинный 5Х20 DIN1481
12	72462	C40601800	Коробка передач
13	18212	C40601110	Диск тормозной
14	18174	C40601303	Шайба
15	66216		Болт М8х25 DIN 933-88P	01.01.2006
16	55316		Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00
17	9956		Кольцо 006-010-25-2-2 ГОСТ 18829-73	04.03.1997
18	69055	C40600780	Переходник
19	68942		Гайка М8 DIN 985-8P		примен. с бампером 110101960
20	68960		Шайба 8 DIN 125-PA	01.01.2006
21	70255		Болт М8х90 DIN 931-88P
22	17497	C40600770	Кронштейн
