Стартер ручной C40500220 — Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск
Модуль: 82828 — Стартер ручной C40500220
Используется: Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск

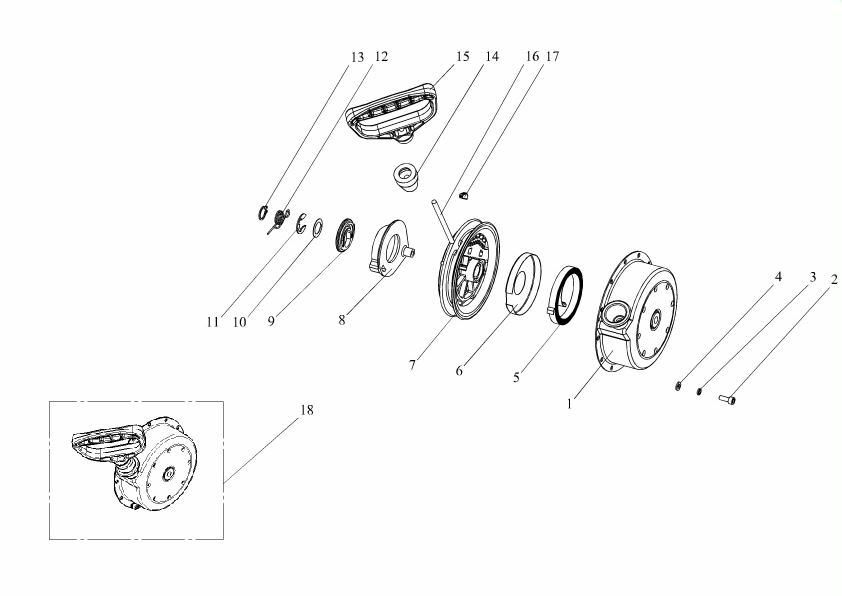

Схема модуля Стартер ручной C40500220 (Снегоход Патруль (ТАЙГА СТ-500Д 11) с мая 2011 не выпуск)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 95590 | 119801520-01 | Корпус С40500180-01 в упаковке | |||
| 95618 | 119801590 | Стартер ручной С40500220 в упаковке | |||
| 95627 | 119801540 | Шкив С40500092 в упаковке | |||
| 1 | 15666 | C40500180-01 | Корпус | 02.04.2002 | |
| 2 | 73317 | Винт М6х20 DIN 912-88P | 01.07.2011 | Введен взамен Болт М6х16 DIN 933-88P | |
| 3 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 4 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 5 | 14985 | C40500095 | Пружина | 23.10.2000 | |
| 6 | 14981 | C40500088 | Крышка | 17.03.2000 | |
| 7 | 14982 | C40500092 | Шкив | 28.04.2000 | |
| 8 | 14983 | C40500093 | Кулачок | 09.03.2000 | |
| 9 | 14984 | C40500094 | Водило | 09.03.2000 | |
| 10 | 14124 | C40500029 | Кольцо регулировочное | 29.03.1999 | Допуск. замена на С40500029-01 1 шт.. Введено с 18.10.2013 |
| 11 | 73315 | Кольцо 15 DIN 6799-P | 01.01.2006 | ||
| 12 | 14980 | C40500087 | Пружина | 08.01.2002 | |
| 13 | 73035 | Кольцо 17 DIN 471-ST- | 01.01.2006 | ||
| 14 | 10485 | 110500521 | Амортизатор | 25.05.2006 | |
| 15 | 10540 | 110501089 | Рукоятка | 06.05.1980 | |
| 16 | 14986 | C40500096 | Шнур | 02.04.2002 | |
| 17 | 16201 | C40500142 | Клин | 23.10.2000 | |
| 18 | 15698 | C40500220 | Стартер ручной | 02.04.2002 |
