Органы управления, осветительные и сигнальные приборы Тайга — Снегоход Спутник (ТАЙГА СТ-500Д 05)с 09.2011 не выпуск

Модуль: 82845 — Органы управления, осветительные и сигнальные приборы Тайга

Используется: Снегоход Спутник (ТАЙГА СТ-500Д 05)с 09.2011 не выпуск

Снегоход Спутник (ТАЙГА СТ-500Д 05)с 09.2011 не выпуск
Подробная информация, отзывы, характеристики, фотографии

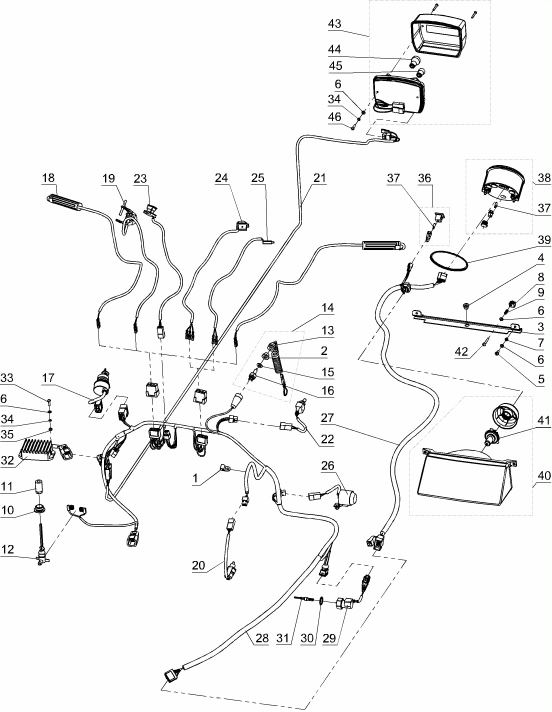

Схема модуля Органы управления, осветительные и сигнальные приборы Тайга (Снегоход Спутник (ТАЙГА СТ-500Д 05)с 09.2011 не выпуск)

№	Код	Артикул	Название детали	Год	Примечание
	88070	119800820	Выключатель со жгутом C41100250 в упаковке
	88073	119800830	Тумблер со жгутом С41100470 в упаковке
	88191	119801000-07	Жгут заднего фонаря С41100320 в упаковке
	88192	119801000-08	Жгут капота С41100510 в упаковке
	88193	119801000-09	Жгут основной С41100520 в упаковке
	95719	119801740-01	Фонарь задний 0064.003716-01 в упаковке
1	11103	111100039	Хомут	02.02.1975
2	11844	140900006	Гайка	04.10.1984
3	14940	C40700052	Кронштейн	30.03.1999
4	14941	C40700053	Упор	30.03.1999
5	66264		Винт М5х12 DIN 7985-48P
6	64303		Шайба 5 DIN 125-PA	01.01.2006
7	64302		Гайка М5 DIN 985-8P	01.02.2008
8	15112	C40700116	Держатель	01.02.2008
9	15438	C40700117	Пружина	01.02.2008
10	16345	C40800079	Втулка
11	15591	C40800260	Поплавок
12	15519	C40800250	Штуцер
13	15784	C40900030	Шнур безопасности
14	15786	C40900050	Выключатель экстренного останова со шнуром	03.11.1999
15	16320		Шайба 8 1/05196/01	01.01.2006
16	9688		Выключатель 13.3720 ТУ37.003.987-80	25.04.1979
17	15950	C41100070	Замок зажигания со жгутом
18	14962	C41100090	Нагреватель рукоятки со жгутом
19	14965	C41100170	Рычаг газа с нагревателем
20	15482	C41100250	Выключатель со жгутом
21	17545	C41100320	Жгут заднего фонаря
22	69162	C41100470	Тумблер со жгутом
23	75418	C41100540	Выключатель двигателя со жгутом
24	75422	C41100550	Переключатель света со жгутом
25	75427	C41100560	Включатель стоп-сигнала со жгутом
26	75449	C41100570	Сигнализатор заднего хода со жгутом
27	69861	C41100510	Жгут капота
28	70017	C41100520	Жгут основной		Аннулирован 01.01.11. Заменен на поз. 44
29	55316		Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00
30	15797		Кольцо 016-020-25-2-3 ГОСТ 18829-73	01.01.2008	Примен. взам. L30600018-01
31	69055	C40600780	Переходник
32	79584		Регулятор напряжения R94 (чертеж A-R94.5)		Аннулирован 01.01.11. Заменен на поз. 43
33	84602		Винт М5х16 DIN 84-48P
34	64304		Шайба 5 DIN 127-PB	01.01.2006
35	64403		Гайка М5 DIN 934-8P	01.01.2006
36	15819		Лампа контрольная 2202.3803-23АБ ТУ 37.003.1109-82
37	83202		Лампа А12-1,2 ГОСТ 2023.1-88
38	54433		Спидометр АР20.3802-02 ТУ АР.3802.001-03
39	54403	L30700042	Кольцо
40	16457		Фара 11.3775 010 ТУ 4573-041-05808936-01	01.02.2008
41	83203		Лампа АКГ12-60+55-1 (H4) ГОСТ 2023.1-88	23.07.1990
42	64299		Винт ST 4,8х38 DIN 7981-P	01.01.2006
43	52499		Фонарь задний 0064.003716-01 ТУ37.458.086-2005
44	9674		Лампа А12-21-3 ГОСТ 2023.1-88	26.02.1993
45	9647		Лампа А12-5 ГОСТ 2023.1-88	26.02.1993
46	64297		Винт М5х20 DIN 84-48P	01.01.2006
