Движитель гусеничный С40201000 — Снегоход Лидер (ТАЙГА СТ-500Д 04)с 09.2011 не выпуск
Модуль: 84575 — Движитель гусеничный С40201000
Используется: Снегоход Лидер (ТАЙГА СТ-500Д 04)с 09.2011 не выпуск

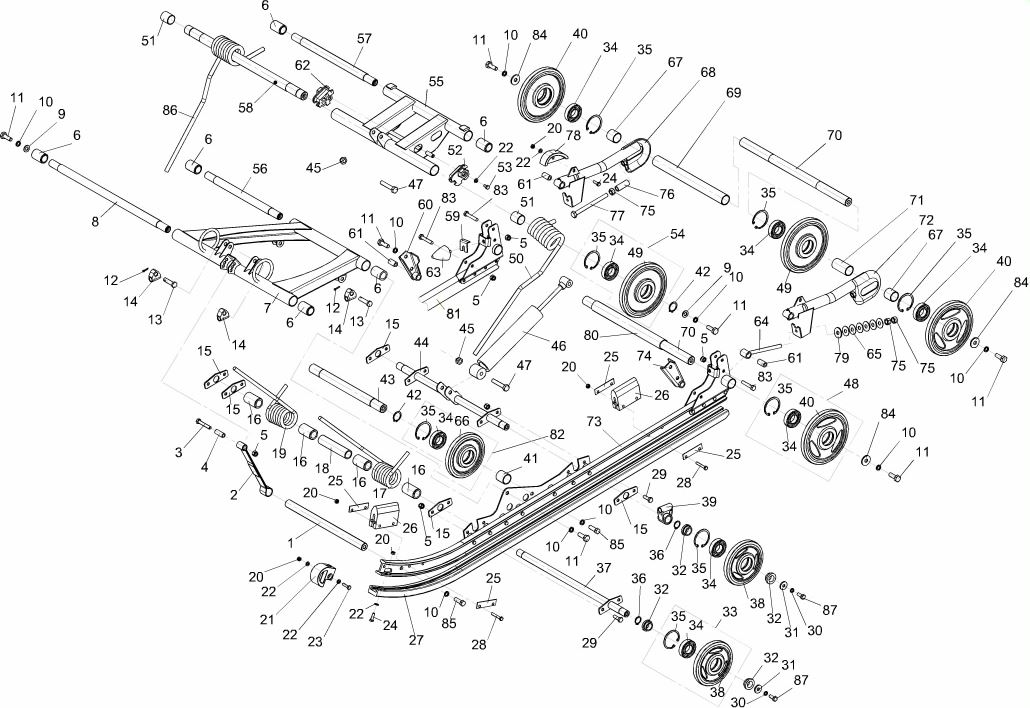

Схема модуля Движитель гусеничный С40201000 (Снегоход Лидер (ТАЙГА СТ-500Д 04)с 09.2011 не выпуск)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 107059 | 119801790 | Отбойник С40200264 в упаковке | |||
| 95499 | 119801410 | Ось С40200390 в упаковке | |||
| 88228 | 119801040-04 | Катки L30200680 (2 шт.) в упаковке | |||
| 88227 | 119801040-03 | Катки L30200670 (2 шт.) в упаковке | |||
| 88226 | 119801040-02 | Катки L30200660 (2 шт.) в упаковке | |||
| 88225 | 119801040-01 | Катки L30200650 (2 шт.) в упаковке | |||
| 95501 | 119801420 | Пружина С40200402 в упаковке | |||
| 95503 | 119801420-01 | Пружины С40200402 (2 шт) в упаковке | |||
| 95504 | 119801420-02 | Пружина С40200402-01 в упаковке | |||
| 95505 | 119801420-03 | Пружины С40200402-01 (2 шт) в упаковке | |||
| 95571 | 119801450 | Пружины С40200511 (2 шт) в упаковке | |||
| 95574 | 119801450-01 | Пружины С40200511 (4 шт) в упаковке | |||
| 95575 | 119801450-02 | Пружины С40200511-01 (2 шт) в упаковке | |||
| 95576 | 119801450-03 | Пружины С40200511-01 (4 шт) в упаковке | |||
| 95497 | 119801400 | Ось С40200370 в упаковке | |||
| 100934 | 119801440-03 | Оси С40200523 (2 шт) в упаковке | |||
| 107063 | 119801810 | Буфер С40200320 в упаковке | |||
| 123981 | 119801040-08 | Катки C40201704 (2 шт.) в упаковке | |||
| 123979 | 119801040-06 | Катки C40201702 (2 шт.) в упаковке | |||
| 123982 | 119801040-09 | Катки C40201705 (2 шт.) в упаковке | |||
| 123978 | 119801040-05 | Катки C40201701 (2 шт.) в упаковке | |||
| 95495 | 119801390 | Рычаг C40200330 в упаковке | |||
| 123824 | 119802950-04 | Болт М6х20 DIN 933-88Р (10 шт.) в упаковке | |||
| 88058 | 119800780 | Корпус С40200258 в упаковке | |||
| 88061 | 119800790 | Втулки C40200259 (2 шт) в упаковке | |||
| 88067 | 119800810 | Ограничители С40200253 (2 шт) в упаковке | |||
| 88094 | 119800860 | Наконечники С40200254 (2 шт) в упаковке | |||
| 95509 | 119801440 | Оси С40200504 (2 шт) в упаковке | |||
| 95511 | 119801440-01 | Оси С40200504-01 (2 шт) в упаковке | |||
| 1 | 14764 | C40200513 | Связь | ||
| 2 | 83444 | C40201505 | Ремень | ||
| 3 | 68947 | Болт М8х50 DIN 931-88P | 01.01.2006 | ||
| 4 | 14757 | C40200506 | Втулка | ||
| 5 | 68957 | Гайка М8 DIN 6924-8Р | |||
| 6 | 14666 | C40200261 | Втулка | ||
| 7 | 14687 | C40200290 | Рычаг | ||
| 8 | 87642 | C40200523 | Ось | ||
| 9 | 54885 | Шайба 10 DIN 125-PA | 01.01.2006 | ||
| 10 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 11 | 68939 | Болт М10х30 DIN 933-88P | |||
| 12 | 71471 | Шплинт 3,2х18 DIN 94-P | 01.01.2006 | ||
| 13 | 13624 | 140100023 | Палец | ||
| 14 | 14771 | C40200263 | Корпус | ||
| 15 | 14765 | C40200372-01 | Планка | ||
| 16 | 14665 | C40200259 | Втулка | ||
| 17 | 14724 | C40200402 | Пружина | ||
| 18 | 14723 | C40200401 | Втулка | ||
| 19 | 14725 | C40200402-01 | Пружина | ||
| 20 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 21 | 14619 | C40200254 | Наконечник | ||
| 22 | 64040 | Шайба 6 DIN 125-PA | 01.01.2006 | ||
| 23 | 65174 | Болт М6х25 DIN 933-88Р | |||
| 24 | 65506 | Болт М6х20 DIN 933-88P | Взамен Болт М6x16 DIN 933-88P с 15.04.2014г. | ||
| 25 | 14111 | C40200099 | Планка | ||
| 26 | 14645 | C40200264 | Отбойник | ||
| 27 | 14748 | C40200503 | Накладка | ||
| 28 | 68945 | Болт М6х40 DIN 933-88P | 01.01.2006 | ||
| 29 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 30 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 31 | 17559 | C40600603 | Шайба | ||
| 32 | 14617 | C40200256 | Втулка | ||
| 33 | 80947 | L30200770 | Каток | ||
| 34 | 18259 | Подшипник 180205кс17 ГОСТ 8882-75 (6205.2RSD.Р6Q6/С9;С17)* | |||
| 35 | 9668 | Кольцо В52.Ц12.хр ГОСТ 13943-86 | |||
| 36 | 68959 | Кольцо 20 DIN 471-ST- P | |||
| 37 | 14721 | C40200390 | Ось | Аннулирована с 1.12.14. Допускается применение взамен С40201410. | |
| 37 | 118743 | C40201410 | Ось | Введена с 1.12.14. Допускается замена на С40200390. | |
| 38 | 83545 | Каток L30200670 | |||
| 39 | 14718 | C40200258 | Корпус | ||
| 40 | 83543 | Каток L30200650 | |||
| 41 | 14947 | C40200411-03 | Втулка | ||
| 42 | 17883 | C40200023 | Кольцо стопорное | 22.09.2003 | |
| 43 | 14763 | C40200512 | Ось | ||
| 44 | 118789 | C40201370 | Ось | Введена с 1.12.14. Допускается замена на С40200370. | |
| 44 | 14713 | C40200370 | Ось | Аннулирована с 1.12.14. Допускается применять взамен С40201370. | |
| 45 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 46 | 124487 | Амортизатор SM158 | |||
| 46 | 124176 | Амортизатор 45.11.2915006 | |||
| 46 | 16796 | Амортизатор гидропневматический однотрубный снегохода АВ 158.00.00 ТУ 4591-010-54239855-2005 | |||
| 47 | 74104 | Болт М10х55 DIN 931-88P | |||
| 48 | 80945 | L30200750 | Каток | ||
| 49 | 83544 | Каток L30200660 | |||
| 50 | 14761 | C40200511 | Пружина | ||
| 51 | 14667 | C40200262 | Втулка | ||
| 52 | 18160 | C40200655 | Эксцентрик | ||
| 53 | 69175 | Болт М6х12 DIN 933-88P | |||
| 54 | 80946 | L30200760 | Каток | ||
| 55 | 14698 | C40200300 | Рычаг | ||
| 56 | 14749 | C40200504 | Ось | ||
| 57 | 14750 | C40200504-01 | Ось | ||
| 58 | 14760 | C40200509 | Ось | ||
| 59 | 15548 | C40200519 | Шайба | ||
| 60 | 14708 | C40200360 | Рычаг | ||
| 61 | 14759 | C40200508 | Втулка | ||
| 62 | 18161 | C40200655-01 | Эксцентрик | ||
| 63 | 14643 | C40200320 | Буфер | ||
| 64 | 14741 | C40200420 | Шток | ||
| 65 | 14119 | C40200109 | Пружина | ||
| 66 | 83546 | Каток L30200680 | |||
| 67 | 14737 | C40200411 | Втулка | ||
| 68 | 14727 | C40200330 | Рычаг | ||
| 69 | 14953 | C40200411-02 | Втулка | ||
| 70 | 14739 | C40200412 | Ось | ||
| 71 | 14738 | C40200411-01 | Втулка | ||
| 72 | 14734 | C40200340 | Рычаг | ||
| 73 | 15389 | C40200460 | Рельс | ||
| 74 | 14709 | C40200360-01 | Рычаг | ||
| 75 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 76 | 13956 | C40200029 | Втулка | ||
| 77 | 54881 | Болт М10х120 DIN 933-88P | |||
| 78 | 14618 | C40200253 | Ограничитель | ||
| 79 | 54896 | Шайба 10 DIN 9021-P | |||
| 80 | 14948 | C40200411-04 | Втулка | ||
| 81 | 15390 | C40200460-01 | Рельс | ||
| 82 | 80948 | L30200780 | Каток | ||
| 83 | 74103 | Болт М8х45 DIN 931-88P | |||
| 84 | 17925 | C40200024 | Шайба | ||
| 85 | 74312 | Болт М10х30 DIN 933-88P (S=14) | 01.01.2006 | ||
| 86 | 14762 | C40200511-01 | Пружина | ||
| 87 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 88 | 12564 | Масленка 1.1 Ц6 ГОСТ 19853-74 | Введена с 1.03.15. |
