Сиденье C40100090 — Снегоход Классика 1(ТАЙГА СТ-500Д 06) с 09.2011 не выпуск
Модуль: 84295 — Сиденье C40100090
Используется: Снегоход Классика 1(ТАЙГА СТ-500Д 06) с 09.2011 не выпуск

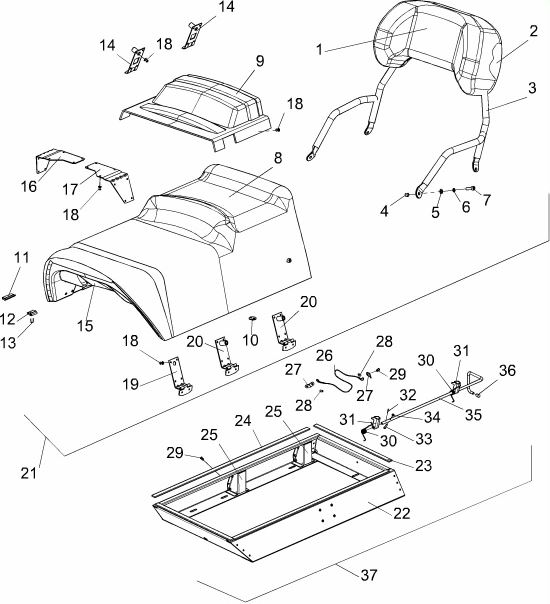

Схема модуля Сиденье C40100090 (Снегоход Классика 1(ТАЙГА СТ-500Д 06) с 09.2011 не выпуск)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 14356 | C40100060 | Чехол спинки | ||
| 2 | 14527 | C40100043 | Подушка спинки | ||
| 3 | 14281 | C40100040 | Рама спинки | 28.12.2007 | Аннулирована и заменена на С40101580 |
| 3 | 87682 | C40101580 | Рама спинки | 01.06.2011 | Введена взамен С40100040 |
| 4 | 15711 | C40100107 | Втулка | 28.12.2007 | |
| 5 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 6 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 7 | 71462 | Винт М8х25 DIN 912-88P | 28.12.2007 | ||
| 8 | 14353 | C40100070 | Чехол сиденья | 28.12.2007 | |
| 9 | 18260 | C40100601 | Накладка | 28.12.2007 | |
| 10 | 15546 | C40100106 | Шайба | 02.03.2002 | |
| 11 | 14257 | C40100075 | Кант | 28.12.2007 | |
| 12 | 15544 | C40100075-01 | Кант | 28.12.2007 | |
| 13 | 18421 | Скоба 14-12,9-0,95 SUМАКЕ 80-14 фирмы Suмаке Indusтriаl Со, Ltd | 25.01.2006 | ||
| 14 | 14252 | C40100120 | Накладка | 28.12.2007 | |
| 15 | 17717 | C40100420 | Основа сиденья | 28.12.2007 | |
| 16 | 14255 | C40100105 | Накладка | 28.12.2007 | |
| 17 | 15545 | C40100105-01 | Накладка | 28.12.2007 | |
| 18 | 69133 | Заклепка 4,8х10 TNRBP | 28.12.2007 | ||
| 19 | 14246 | C40100100 | Петля | 28.12.2007 | |
| 20 | 14250 | C40100110 | Петля | 28.12.2007 | |
| 21 | 14245 | C40100090 | Сиденье | 28.12.2007 | |
| 22 | 15224 | C40100310 | Рама сиденья | 22.02.2000 | |
| 23 | 14279 | C40100021 | Прокладка | 22.02.2000 | |
| 24 | 14280 | C40100022 | Прокладка | 22.02.2000 | |
| 25 | 15138 | C40100305 | Кронштейн | 22.02.2000 | |
| 26 | 14278 | C40100018 | Трос | 22.02.2000 | |
| 27 | 14277 | C40100017 | Хомут | 12.09.2007 | |
| 28 | 17968 | 110700059 | Пломба | 26.01.2004 | |
| 29 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 | ||
| 30 | 14263 | C40100013 | Пружина | 22.02.2000 | |
| 31 | 14262 | C40100014 | Язык | 22.02.2000 | |
| 32 | 70648 | Шплинт 1,6х12 DIN 94-P | 01.01.2006 | ||
| 33 | 73021 | Винт М4х20 DIN 84-48P | 05.05.2008 | ||
| 34 | 65179 | Гайка М4 DIN 934-8P | |||
| 35 | 14275 | C40100015 | Рукоятка | 22.02.2000 | |
| 36 | 15906 | C40100032 | Наконечник | 22.02.2000 | |
| 37 | 14259 | C40100030 | Основание сиденья | 22.02.2000 |
Вернуться к выбору другого модуля (Снегоход Классика 1(ТАЙГА СТ-500Д 06) с 09.2011 не выпуск).
