Корпус 250100370 — Снегоход Буран ЛДЕ не выпуск с 01.2015
Модуль: 83288 — Корпус 250100370
Используется: Снегоход Буран ЛДЕ не выпуск с 01.2015
Снегоход Буран ЛДЕ не выпуск с 01.2015
Подробная информация, отзывы, характеристики, фотографии

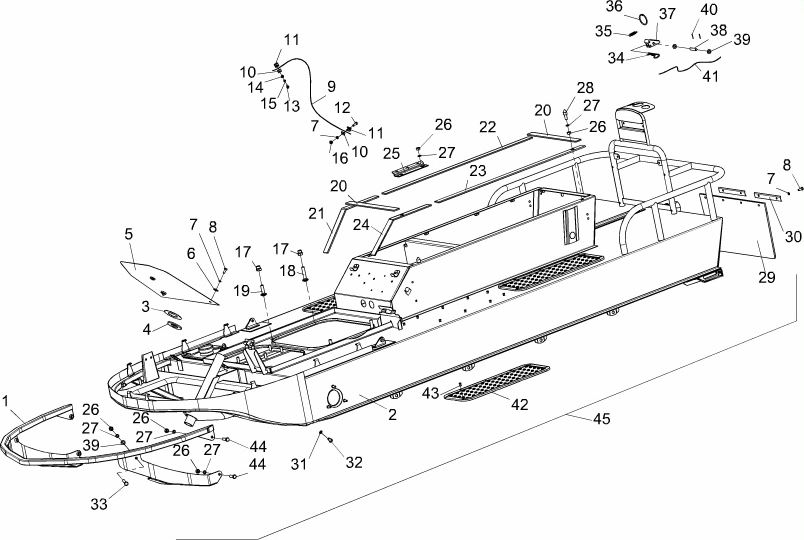

Схема модуля Корпус 250100370 (Снегоход Буран ЛДЕ не выпуск с 01.2015)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123820 | 119802950 | Болт 110100189 (2 шт.) в упаковке | |||
| 123821 | 119802950-01 | Болт 110100189 -01 (2 шт.) в упаковке | |||
| 1 | 10108 | 110100290 | Бампер | 05.11.2005 | |
| 2 | 75368 | 250100520 | Корпус снегохода | 28.04.2008 | |
| 3 | 10030 | 110100092 | Шайба | 07.06.2001 | |
| 4 | 10041 | 110100119 | Прокладка | 07.06.2001 | |
| 5 | 15016 | 110101210 | Перегородка | 22.07.2005 | |
| 6 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 7 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 8 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 9 | 9973 | 110000019 | Трос | 05.06.2001 | |
| 10 | 9977 | 110000021 | Шайба | 05.06.2001 | |
| 11 | 10630 | 110600183 | Шайба контровочная | 22.11.1999 | |
| 12 | 65468 | Винт М6х20 DIN 84-48P | 01.01.2006 | ||
| 13 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 14 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 15 | 64304 | Шайба 5 DIN 127-PB | 01.01.2006 | ||
| 16 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 17 | 10042 | 110100124 | Гайка М10 | 07.06.2001 | |
| 18 | 10078 | 110100189 | Болт | 08.06.2001 | |
| 19 | 10079 | 110100189-01 | Болт | 08.06.2001 | |
| 20 | 16140 | 110101201 | Прокладка | 12.07.2000 | |
| 21 | 16142 | 110101201-01 | Прокладка | 12.07.2000 | |
| 22 | 16141 | 110101201-02 | Прокладка | 12.07.2000 | |
| 23 | 16144 | 110101202 | Прокладка | 12.07.2000 | |
| 24 | 16143 | 110101203 | Прокладка | 12.07.2000 | |
| 25 | 17750 | 110100106 | Прижим | 28.09.2009 | в комплектации А, Л не устанавливается |
| 26 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 27 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 28 | 10150 | 110100478 | Штырь | 06.06.2001 | |
| 29 | 10014 | 110100063 | Брызговик | 14.02.1979 | |
| 30 | 10139 | 110100464 | Накладка | 14.06.2001 | |
| 31 | 55447 | Кольцо уплотнительное 34М51-12-8.2-2 | 06.07.2007 | ||
| 32 | 67800 | Болт М8х12 DIN 933-88P | 01.01.2006 | ||
| 33 | 67801 | Болт М8х50 DIN 933-88P | 01.01.2006 | ||
| 34 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 35 | 10093 | 110100216 | Пружина | 26.04.1988 | |
| 36 | 10092 | 110100215 | Кольцо пружинное | 08.06.2001 | |
| 37 | 13652 | 110100870 | Скоба | 06.06.2001 | |
| 38 | 18462 | Ось 2-8h12Х35.40Х.Ц15хр ГОСТ 9650-80 | 04.09.2007 | ||
| 39 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 40 | 12566 | Шплинт 1,6х12.016 ГОСТ 397-79 | 01.01.2006 | ||
| 41 | 15417 | 110100588 | Канат 1,5-Г-Ж-Н-1770 ГОСТ 3063-80 L=(300+-5)мм | 22.11.1999 | |
| 42 | 10059 | 110100162 | Подножка | 09.07.1991 | |
| 43 | 66269 | Заклепка 4,8х12 DIN 7337-A | 01.01.2006 | ||
| 44 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 45 | 75370 | 250100370 | Корпус | 28.04.2008 | с 01.10.2010 применяется 250101350 |
Вернуться к выбору другого модуля (Снегоход Буран ЛДЕ не выпуск с 01.2015).
