Управление рулевое 340300300 аннулировано с февраля 2011 и заменено на 110301100 — Снегоход Буран ЛЕ не выпуск с 01.2015
Модуль: 74025 — Управление рулевое 340300300 аннулировано с февраля 2011 и заменено на 110301100
Используется: Снегоход Буран ЛЕ не выпуск с 01.2015
Снегоход Буран ЛЕ не выпуск с 01.2015
Подробная информация, отзывы, характеристики, фотографии

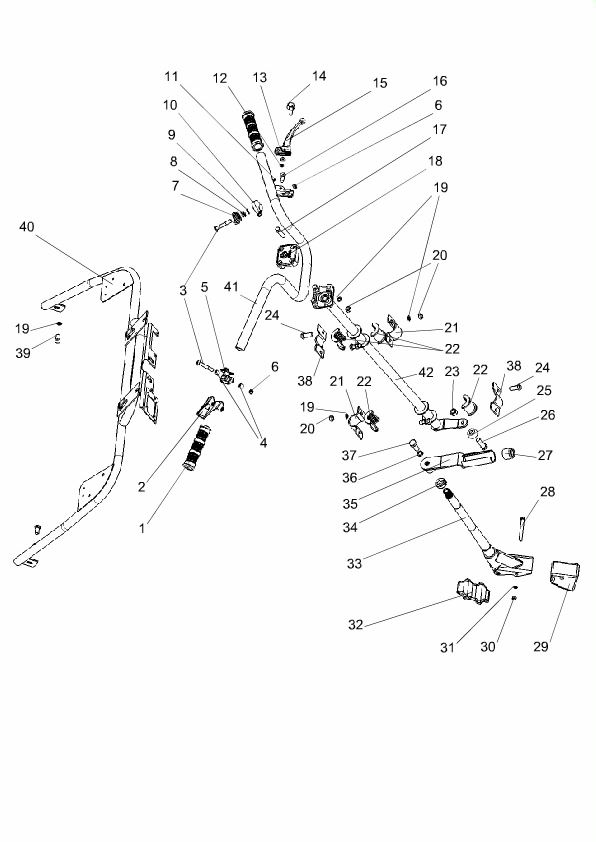

Схема модуля Управление рулевое 340300300 аннулировано с февраля 2011 и заменено на 110301100 (Снегоход Буран ЛЕ не выпуск с 01.2015)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 12667 | 340300300 | Рулевое управление | аннулирован и заменено на 110301100 | ||
| 88158 | 119801030 | Шкворень 110300030 в упаковке | |||
| 88174 | 119801090 | Труба руля 110300150 в упаковке | |||
| 96950 | 119801170 | Крышка 110300076 в упаковке | |||
| 107054 | 119801770 | Буфер 110300037 в упаковке | |||
| 1 | 10273 | 110300011 | Рукоятка | 14.11.1990 | Аннулирована с 01.11.12 |
| 2 | 12183 | 340300140 | Рукоятка | 03.10.1988 | |
| 3 | 12169 | 340300056 | Болт | 09.06.1978 | Допускается замена на винт М6х50 DIN 912-88P в комплекте с шайбами 6 DIN 125-PА (2 шт.) |
| 4 | 12168 | 340300055 | Втулка | 09.06.1978 | |
| 5 | 12164 | 340300049 | Кронштейн | 09.06.1978 | |
| 6 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 7 | 11822 | 140700036 | Рычаг топливного корректора | 22.07.2004 | |
| 8 | 10305 | 110300062 | Пружина | 20.01.1989 | |
| 9 | 11824 | 140700039 | Шайба | 01.11.2000 | |
| 10 | 11823 | 140700037 | Корпус рычага | 22.07.2004 | |
| 11 | 70648 | Шплинт 1,6х12 DIN 94-P | 01.01.2006 | ||
| 12 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 13 | 9956 | Кольцо 006-010-25-2-2 ГОСТ 18829-73 | 04.03.1997 | ||
| 14 | 11697 | 140300170 | Ограничитель | 12.07.1993 | |
| 15 | 12170 | 340300057 | Рукоятка | 09.06.1978 | |
| 16 | 12172 | 340300061 | Болт | 09.06.1978 | |
| 17 | 74548 | Болт М8х35 DIN 931-88P (S=12) | 01.01.2006 | ||
| 18 | 10315 | 110300076 | Крышка | 15.11.1990 | |
| 19 | 65160 | Шайба 8 DIN 127-PB | 01.01.2006 | ||
| 20 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 21 | 12175 | 340300064 | Крышка верхняя | 09.06.1978 | |
| 22 | 10271 | 110300008 | Втулка | 10.09.1985 | |
| 23 | 66364 | Гайка М10 DIN 934-8Р | 01.01.2006 | ||
| 24 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 25 | 17731 | 110300246 | Ролик | 31.10.2002 | |
| 26 | 54950 | Винт М10х35 DIN 84-48Р | 01.01.2006 | ||
| 27 | 10355 | 110300191 | Ограничитель | 04.10.1982 | допуск. замена на заглушку предохранительную 18 - ОСТ 1 10478-72 |
| 28 | 74549 | Болт М6-6eх65 DIN 931-88P | 01.01.2006 | ||
| 29 | 10286 | 110300037 | Буфер | 10.01.1984 | |
| 30 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 31 | 54940 | Шайба 6 DIN 127-РВ | 01.01.2006 | ||
| 32 | 10279 | 110300027 | Буфер | 27.09.1979 | |
| 33 | 10282 | 110300030 | Шкворень | 10.01.1984 | |
| 34 | 10295 | 110300048 | Пружина | 12.06.1973 | |
| 35 | 10358 | 110300220 | Рычаг | 12.06.1973 | |
| 36 | 68941 | Шайба 10 DIN 127-PB | 01.01.2006 | ||
| 37 | 74312 | Болт М10х30 DIN 933-88P (S=14) | 01.01.2006 | ||
| 38 | 12177 | 340300069 | Крышка нижняя | 03.03.2006 | |
| 39 | 54941 | Болт М6х16 DIN 933-88Р | 01.01.2006 | ||
| 39 | 71400 | Болт М8х16 DIN 7984-88P | 01.01.2006 | Примен. взамен болта М8х16 DIN 933-88P | |
| 40 | 10366 | 110300470 | Стойка управления рулевого | 26.04.1978 | |
| 41 | 10335 | 110300150 | Труба руля | 31.05.2006 | |
| 41 | 87493 | 110300350 | Труба руля | 01.02.2011 | |
| 42 | 10339 | 110300160 | Руль | 24.12.1977 | аннулирован с 01.2016 |
Вернуться к выбору другого модуля (Снегоход Буран ЛЕ не выпуск с 01.2015).
