Основание двигателя — Снегоход Буран АД (02) не выпуск. с 01.2016
Модуль: 74010 — Основание двигателя
Используется: Снегоход Буран АД (02) не выпуск. с 01.2016
Снегоход Буран АД (02) не выпуск. с 01.2016
Подробная информация, отзывы, характеристики, фотографии

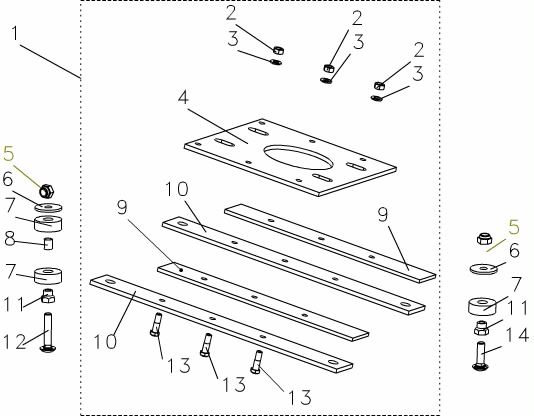

Схема модуля Основание двигателя (Снегоход Буран АД (02) не выпуск. с 01.2016)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123820 | 119802950 | Болт 110100189 (2 шт.) в упаковке | |||
| 123821 | 119802950-01 | Болт 110100189 -01 (2 шт.) в упаковке | |||
| 1 | 12217 | 340400500 | Основание двигателя | 20.02.2003 | |
| 2 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 3 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 4 | 10379 | 110400001 | Основание | 20.02.2003 | Допускается замена на 110400001-01 |
| 4 | 24451 | 110400001-01 | Основание | 20.02.2003 | Допускается замена на 110400001 |
| 5 | 53302 | Гайка М10 DIN 985-10Р | 01.01.2006 | ||
| 6 | 10094 | 110100217 | Шайба | 14.11.2002 | |
| 7 | 10028 | 110100088 | Амортизатор | 14.11.2002 | |
| 8 | 10095 | 110100218 | Втулка | 14.11.2002 | |
| 9 | 24455 | 110400964 | Рессора | 20.02.2003 | Допускается замена на 110400002 |
| 9 | 10380 | 110400002 | Рессора | 20.02.2003 | Допускается замена на 110400964 |
| 10 | 10381 | 110400003 | Планка | 20.02.2003 | |
| 11 | 10042 | 110100124 | Гайка М10 | 07.06.2001 | |
| 12 | 10078 | 110100189 | Болт | 08.06.2001 | |
| 13 | 10382 | 110400004 | Болт | 20.02.2003 | |
| 14 | 10079 | 110100189-01 | Болт | 08.06.2001 |
Вернуться к выбору другого модуля (Снегоход Буран АД (02) не выпуск. с 01.2016).
