Капот 110700540 — Снегоход Буран А

Модуль: 74030 — Капот 110700540

Снегоход Буран А
Подробная информация, отзывы, характеристики, фотографии

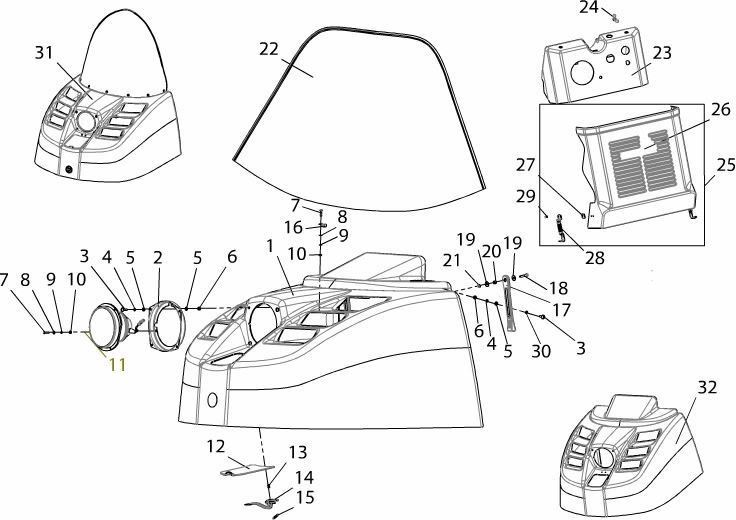

Схема модуля Капот 110700540 (Снегоход Буран А)

№	Код	Артикул	Название детали	Год	Примечание
	118336	119800330	Капот 110700540 в упаковке
	118334	119800310	Капот 110700541 в упаковке
	107075	119801880	Ремень С40700105 в упаковке
1	17718	110700541	Капот	14.08.2002
2	11821	140700034	Фланец	14.08.2002
3	10902	110700018	Винт	14.08.2002	Аннулирован и заменен на винт по DIN 967 с 01.04.15
3	119540		Винт M6х20-4,8-Z DIN 967-A3J		Введен с 01.04.15 взамен 110700018
4	54940		Шайба 6 DIN 127-РВ	01.01.2006
5	64040		Шайба 6 DIN 125-PA	01.01.2006
6	64404		Гайка М6 DIN 934-8Р	01.01.2006
7	64297		Винт М5х20 DIN 84-48P	01.01.2006
8	64303		Шайба 5 DIN 125-PA	01.01.2006
9	64304		Шайба 5 DIN 127-PB	01.01.2006
10	64403		Гайка М5 DIN 934-8P	01.01.2006
11	109660		Фара 822.3711 ТУ 37.458.087-2002		Введена с 01.02.14 взамен фары 227.3711
12	10925	110700126	Крышка	14.08.2002
13	66484		Заклепка 4,8х10 DIN 7337-A	01.01.2006
14	10973	110700370	Петля шарнирная	02.10.2002
15	10946	110700188	Пружина	14.08.2002
16	10549	110501132	Хомут	14.08.2002
17	14383	C40700105	Ремень	09.08.2004
18	66275		Винт М6х30 DIN 84-48P	01.01.2006
19	64305		Шайба 6 DIN 9021-P	01.01.2006
20	14409	C40700107	Втулка	09.08.2004
21	68940		Гайка М6 DIN 985-8Р	01.01.2006
22	75570	110700350	Стекло ветровое
23	70162	110700711	Щиток приборный	01.02.2011	Введен взамен 110700001
24	67804		Гайка М6 DIN 315-P	01.01.2006
25	10896	110700010	Кожух двигателя	14.08.2002
26	10927	110700133	Кожух двигателя	14.08.2002
27	10939	110700168-01	Планка	14.08.2002
28	10931	110700160	Замок пружинный	14.08.2002
29	69137		Заклепка 3,2х8 DIN 7337-A	01.01.2006
30	81361		Кольцо OR-5.5x1.8 NBR 70	03.10.2009
31	17716	110700540	Капот	10.04.2002
