Корпус 110102400 — Снегоход Буран АЕ (25)
Модуль: 127127 — Корпус 110102400
Используется: Снегоход Буран АЕ (25)
Снегоход Буран АЕ (25)
Подробная информация, отзывы, характеристики, фотографии

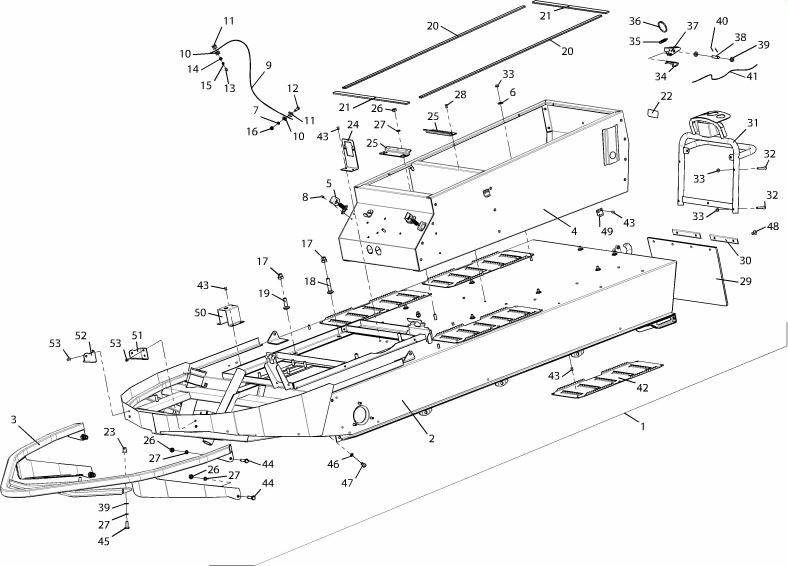

Схема модуля Корпус 110102400 (Снегоход Буран АЕ (25))
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123821 | 119802950-01 | Болт 110100189 -01 (2 шт.) в упаковке | |||
| 123820 | 119802950 | Болт 110100189 (2 шт.) в упаковке | |||
| 107111 | 119802110 | Брызговик 110101404 в упаковке | |||
| 1 | 123904 | 110102400 | Корпус | 01.01.2010 | |
| 2 | 124077 | 110102410 | Корпус | 28.09.2009 | |
| 3 | 103587 | 110101960-01 | Бампер | с 15.11.2012 примен. вместо 110101960 | |
| 4 | 123812 | 110102350 | Рама сиденья | 01.01.2010 | |
| 5 | 10931 | 110700160 | Замок пружинный | 14.08.2002 | |
| 6 | 64305 | Шайба 6 DIN 9021-P | 01.01.2006 | ||
| 7 | 9783 | Шайба 6.65Г.016 ГОСТ 6402-70 | |||
| 8 | 69137 | Заклепка 3,2х8 DIN 7337-A | 01.01.2006 | ||
| 9 | 9973 | 110000019 | Трос | 05.06.2001 | |
| 10 | 9977 | 110000021 | Шайба | 05.06.2001 | |
| 11 | 10630 | 110600183 | Шайба контровочная | 22.11.1999 | |
| 12 | 65468 | Винт М6х20 DIN 84-48P | 01.01.2006 | ||
| 13 | 69131 | Винт М5х16 DIN 912-88P | 01.01.2006 | ||
| 14 | 64303 | Шайба 5 DIN 125-PA | 01.01.2006 | ||
| 15 | 9781 | Шайба 5.65Г.016 ГОСТ 6402-70 | |||
| 16 | 64404 | Гайка М6 DIN 934-8Р | 01.01.2006 | ||
| 17 | 10042 | 110100124 | Гайка М10 | 07.06.2001 | |
| 18 | 10078 | 110100189 | Болт | 08.06.2001 | |
| 19 | 10079 | 110100189-01 | Болт | 08.06.2001 | |
| 20 | 85136 | C40100821 | Прокладка | ||
| 21 | 85137 | C40100823 | Прокладка | ||
| 22 | 89886 | C40100308 | Световозвращатель | с 01.02.12 примен совместно с 110101270 | |
| 23 | 101968 | Заклепка резьбовая TCD 0830 (М8) | примен. с бампером 110101960-01 | ||
| 24 | 114457 | C40802213 | Кронштейн | с 15.09.2014 примен. с фильтром Filtron PS 917 | |
| 25 | 17750 | 110100106 | Прижим | 28.09.2009 | в комплектации А, Л не устанавливается |
| 26 | 65180 | Гайка М8 DIN 934-8P | 01.01.2006 | ||
| 27 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 28 | 85004 | Заклепка St/St 4,8х10 DIN 7337-A | |||
| 29 | 100894 | 110101404 | Брызговик | с 01.01.2013 примен. вместо 110100063 | |
| 30 | 10139 | 110100464 | Накладка | 14.06.2001 | |
| 31 | 98474 | 110101270 | Рукоятка | с 01.02.2012 примен. совместно с поз.52 вместо 110101250 | |
| 32 | 67803 | Винт М6х30 DIN 912-88P | 01.01.2006 | ||
| 33 | 68940 | Гайка М6 DIN 985-8Р | 01.01.2006 | ||
| 34 | 13565 | 140100002 | Стопор | 16.06.2001 | |
| 35 | 10093 | 110100216 | Пружина | 26.04.1988 | |
| 36 | 10092 | 110100215 | Кольцо пружинное | 08.06.2001 | |
| 37 | 13652 | 110100870 | Скоба | 06.06.2001 | |
| 38 | 18462 | Ось 2-8h12Х35.40Х.Ц15хр ГОСТ 9650-80 | 04.09.2007 | ||
| 39 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 40 | 70648 | Шплинт 1,6х12 DIN 94-P | 01.01.2006 | ||
| 41 | 15417 | 110100588 | Канат 1,5-Г-Ж-Н-1770 ГОСТ 3063-80 L=(300+-5)мм | 22.11.1999 | |
| 42 | 112522 | 110101407 | Подножка | с 01.01.2014 примен. взамен 110101405 | |
| 43 | 66350 | Заклепка 4,8х8 DIN 7337-A | с 01.09.2013 примен совместно с 110101405 и др. | ||
| 44 | 66407 | Болт М8х30 DIN 933-88P | 01.01.2006 | ||
| 45 | 69134 | Болт М8х20 DIN 933-88P | 28.09.2009 | ||
| 46 | 55447 | Кольцо уплотнительное 34М51-12-8.2-2 | 06.07.2007 | ||
| 46 | 100084 | Шайба М08201 | Допуск. замена на кольцо уплотнительное 34М51-12-8,2-2 | ||
| 47 | 67800 | Болт М8х12 DIN 933-88P | 01.01.2006 | ||
| 48 | 24093 | Заклепка вытяжная с широким бортиком алюминий/сталь 4.8х14/16 | 28.09.2009 | ||
| 49 | 112895 | C40103869 | Крючок | ||
| 50 | 113797 | 110103311 | Кронштейн | ||
| 51 | 113346 | 110103122 | Кронштейн | ||
| 52 | 113347 | 110103122-01 | Кронштейн | ||
| 53 | 66484 | Заклепка 4,8х10 DIN 7337-A | 01.01.2006 |
