Трансмиссия С40601700-09 — Снегоход Снегоход TAYGA Patrul 800 SWT
Модуль: 126686 — Трансмиссия С40601700-09
Используется: Снегоход Снегоход TAYGA Patrul 800 SWT
Снегоход Снегоход TAYGA Patrul 800 SWT
Подробная информация, отзывы, характеристики, фотографии

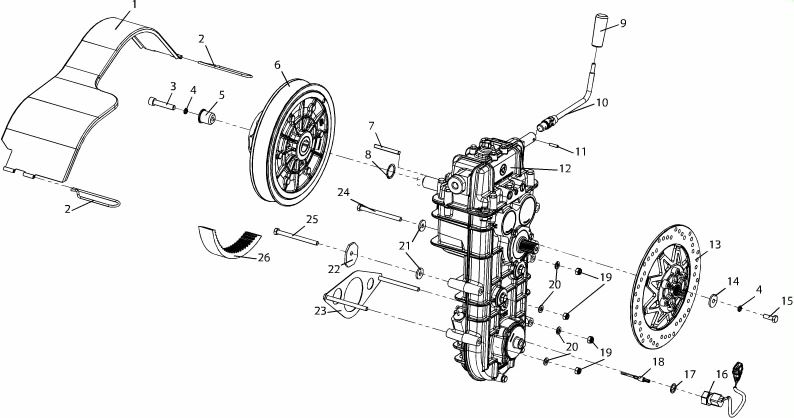

Схема модуля Трансмиссия С40601700-09 (Снегоход Снегоход TAYGA Patrul 800 SWT)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 123969 | 119801720-04 | Датчик скорости автомобиля АР61.3843 ТУ АР 3843.003-00 в упаковке | |||
| 107099 | 119802030 | Рукоятка С40600719 в упаковке | |||
| 1 | 15428 | C40600295 | Кожух вариатора | ||
| 2 | 14374 | C40600294 | Стопор | 28.04.2008 | |
| 3 | 53321 | Винт М8х45 DIN 912-88P | 01.01.2006 | ||
| 4 | 9782 | Шайба 8.65Г.016 ГОСТ 6402-70 | |||
| 5 | 18173 | C40600604 | Втулка | ||
| 6 | 125046 | C40601500-03 | Шкив вариатора ведомый | ||
| 7 | 66295 | Шпонка 8х7х60 DIN 6885-B | |||
| 8 | 10636 | 110600189 | Кольцо регулировочное | 06.10.2006 | подбор |
| 9 | 17451 | C40600719 | Рукоятка | ||
| 10 | 89999 | Муфта С40603740-01 | 01.05.2011 | введен взамен С40602740 | |
| 11 | 13674 | Штифт пружинный 5Х20 DIN1481 | |||
| 12 | 117161 | Коробка передач C40602950 | |||
| 13 | 120864 | Диск тормозной С40602910 | введен вместо С40602890 с 10.09.2014 | ||
| 14 | 18174 | C40601303 | Шайба | ||
| 15 | 66216 | Болт М8х25 DIN 933-88P | 01.01.2006 | ||
| 16 | 55316 | Датчик скорости автомобиля АР61.3843 ТУ АР.3843.003-00 | |||
| 17 | 98309 | C40600783 | Шайба | Введен взамен Кольца 016-020-25-2-3 ГОСТ 18829-73 | |
| 18 | 100713 | C40601170 | Переходник | ||
| 19 | 68942 | Гайка М8 DIN 985-8P | примен. с бампером 110101960 | ||
| 20 | 68960 | Шайба 8 DIN 125-PA | 01.01.2006 | ||
| 21 | 17559 | C40600603 | Шайба | ||
| 22 | 88204 | C40603757 | Упор | ||
| 23 | 94019 | C40602770 | Кронштейн | ||
| 24 | 88310 | Болт М8х100 DIN 931-88P | |||
| 25 | 64226 | Ремень Gates 38Х4400 | |||
| 26 | 95780 | Болт М8х110 DIN 931-88P |
