Обвес пластиковый задний — Квадроцикл РМ 800
Модуль: 125207 — Обвес пластиковый задний
Используется: Квадроцикл РМ 800

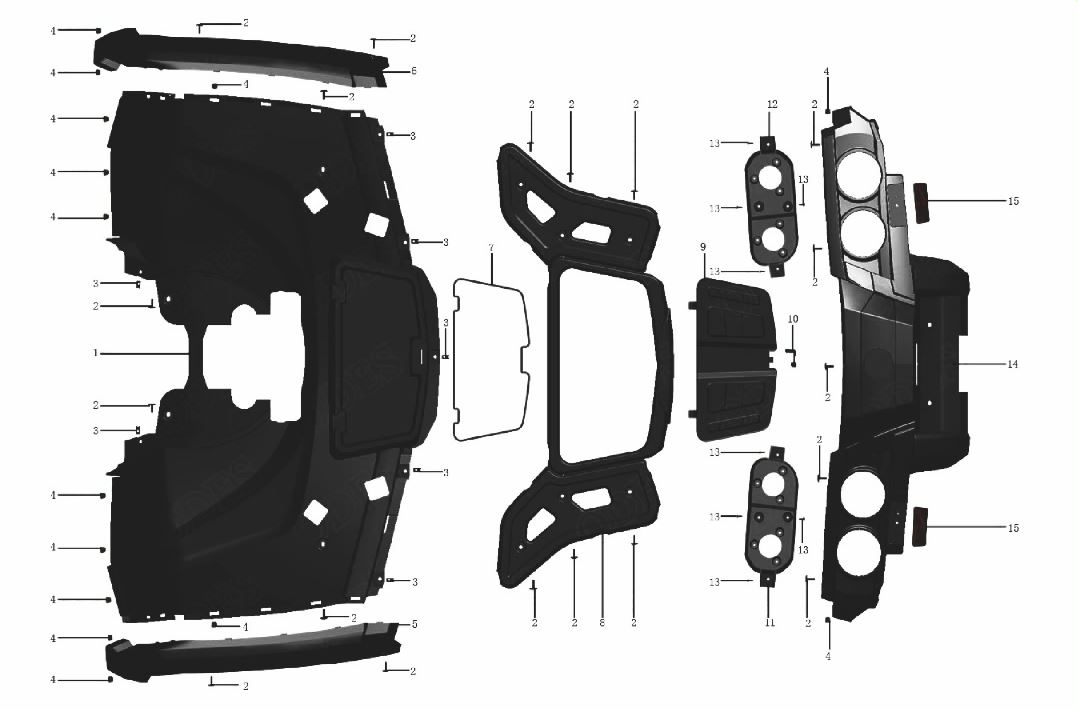

Схема модуля Обвес пластиковый задний (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 124615 | 13610200850 | Облицовка задняя | ||
| 2 | 119831 | 03114060165 | Болт М6х16 | ||
| 3 | 119832 | 04912060025 | Скоба М6 | ||
| 4 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 5 | 124738 | 13610100000 | Накладка крыла задняя левая | ||
| 6 | 124739 | 13610110000 | Накладка крыла задняя правая | ||
| 7 | 124616 | 13610410060 | Уплотнение | ||
| 8 | 124617 | 13610410000 | Накладка багажника заднего | ||
| 9 | 124618 | 13610410050 | Крышка бардачка заднего | ||
| 10 | 124609 | 13610630070 | Фиксатор | ||
| 11 | 124619 | 13609070090 | Кожух фонаря левый | ||
| 12 | 124620 | 13609070100 | Кожух фонаря правый | ||
| 13 | 119809 | 03714420125 | Саморез ST4.2x12 | ||
| 14 | 124621 | 13610170000 | Облицовка задняя | ||
| 15 | 119823 | 10409180010 | Световозвращатель задний |
