Обвес пластиковый с сидением — Квадроцикл РМ 800
Модуль: 125204 — Обвес пластиковый с сидением
Используется: Квадроцикл РМ 800

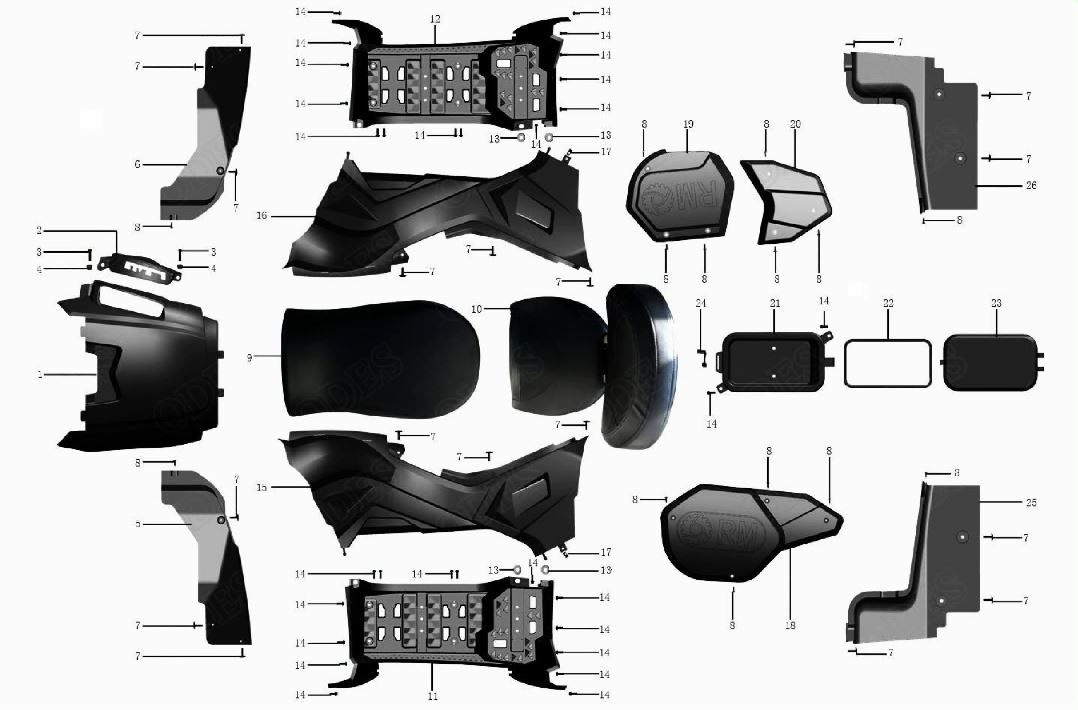

Схема модуля Обвес пластиковый с сидением (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 124625 | 13610360010 | Облицовка верхняя | ||
| 2 | 124626 | 13610360000 | Накладка | ||
| 3 | 119806 | 01224060255 | Болт фланцевый М6х25 | ||
| 4 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 5 | 124627 | 13610580010 | Брызговик передний левый | ||
| 6 | 124628 | 13610580020 | Брызговик передний правый | ||
| 7 | 119831 | 03114060165 | Болт М6х16 | ||
| 8 | 119809 | 03714420125 | Саморез ST4.2x12 | ||
| 9 | 124631 | 13614020000 | Сидение водителя | ||
| 10 | 124632 | 13614020070 | Сидение посажира | ||
| 11 | 124613 | 13610080010 | Подножка левая | ||
| 12 | 124614 | 13610080020 | Подножка правая | ||
| 13 | 124592 | 13610080070 | Втулка | ||
| 14 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 15 | 124629 | 13610200010 | Накладка двигателя декоративная левая в сборе | ||
| 16 | 124630 | 13610200020 | Накладка двигателя декоративная правая | ||
| 17 | 119832 | 04912060025 | Скоба М6 | ||
| 18 | 124633 | 13607030110 | Крышка вариатора | ||
| 19 | 124634 | 13607030120 | Крышка двигателя | ||
| 20 | 124636 | 13607030130 | Крышка двигателя | ||
| 21 | 124639 | 13610630010A | Бардачок | ||
| 22 | 125205 | 13610630030 | Уплотнение | ||
| 23 | 125206 | 13610630020 | Крышка бардачка | ||
| 24 | 124609 | 13610630070 | Фиксатор | ||
| 25 | 124652 | 13610620010 | Брызговик задний левый | ||
| 26 | 124653 | 13610620020 | Брызговик задний правый |
