Обвес пластиковый передний — Квадроцикл РМ 800
Модуль: 125203 — Обвес пластиковый передний
Используется: Квадроцикл РМ 800

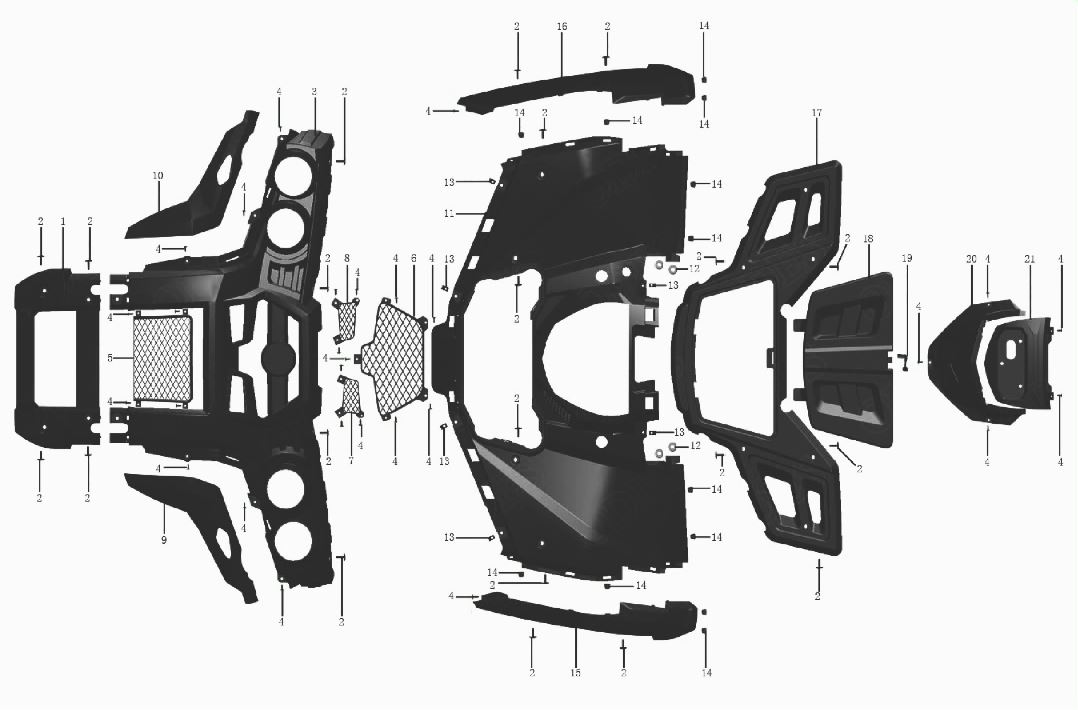

Схема модуля Обвес пластиковый передний (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 124601 | 13610720000 | Защита лебедки | ||
| 2 | 119831 | 03114060165 | Болт М6х16 | ||
| 3 | 124593 | 13610160000 | Облицовка передняя | ||
| 4 | 119809 | 03714420125 | Саморез ST4.2x12 | ||
| 5 | 124597 | 13610030020 | Решетка | ||
| 6 | 124598 | 13610030010 | Решетка | ||
| 7 | 124600 | 13610030030 | Решетка левая | ||
| 8 | 124599 | 13610030040 | Решетка правая | ||
| 9 | 124603 | 13610160060 | Накладка левая | ||
| 10 | 124604 | 13610160070 | Накладка правая | ||
| 11 | 124588 | 13610201480 | Капот передний | ||
| 12 | 124592 | 13610080070 | Втулка | ||
| 13 | 119832 | 04912060025 | Скоба М6 | ||
| 14 | 119689 | 04612060025 | Гайка фланцевая самоконтрящаяся М6 | ||
| 15 | 124606 | 13610670000 | Накладка крыла передняя левая | ||
| 16 | 124605 | 13610680000 | Накладка крыла передняя правая | ||
| 17 | 124607 | 13610730000 | Накладка багажника переднего | ||
| 18 | 124608 | 13610730010 | Крышка бардачка переднего | ||
| 19 | 124609 | 13610630070 | Фиксатор | ||
| 20 | 124610 | 13609160070 | Облицовка панели приборов | ||
| 21 | 124611 | 13609160140 | Основание панели приборов |
