Система охлаждения — Квадроцикл РМ 800
Модуль: 125189 — Система охлаждения
Используется: Квадроцикл РМ 800

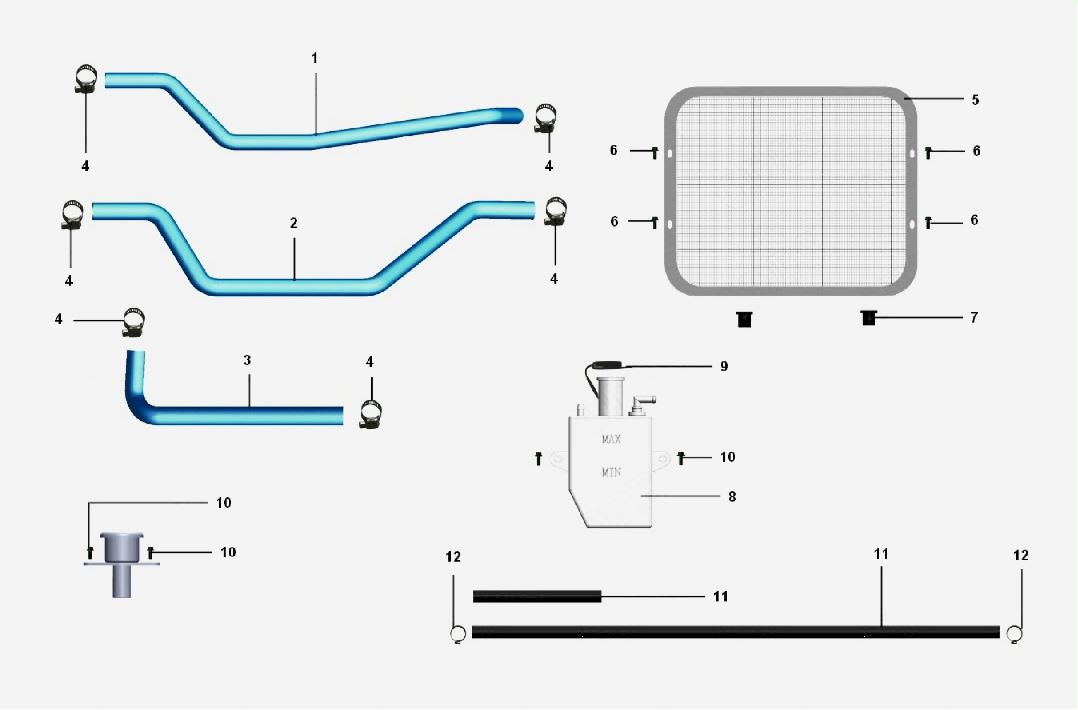

Схема модуля Система охлаждения (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 124519 | 13612050010 | Трубопровод | ||
| 2 | 124518 | 13612050020 | Трубопровод | ||
| 3 | 124520 | 13612050050 | Трубопровод | ||
| 4 | 120175 | 10912070000 | Хомут 20-32 | ||
| 5 | 124516 | 13612020030 | Защита радиатора в сборе | ||
| 6 | 124517 | 01224060125 | Болт фланцевый М6х12 | ||
| 7 | 124657 | 13612030030 | Буфер | ||
| 8 | 124521 | 13612040000 | Бачок расширительный | ||
| 9 | 125190 | 13612040030 | Крышка бачка расширительного | ||
| 10 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 11 | 120064 | 10404040490 | Трубопровод 6.5x12 | ||
| 12 | 120063 | 10904010060 | Хомут 10-16 |
