Установка элементов конструкции — Квадроцикл РМ 800
Модуль: 125185 — Установка элементов конструкции
Используется: Квадроцикл РМ 800

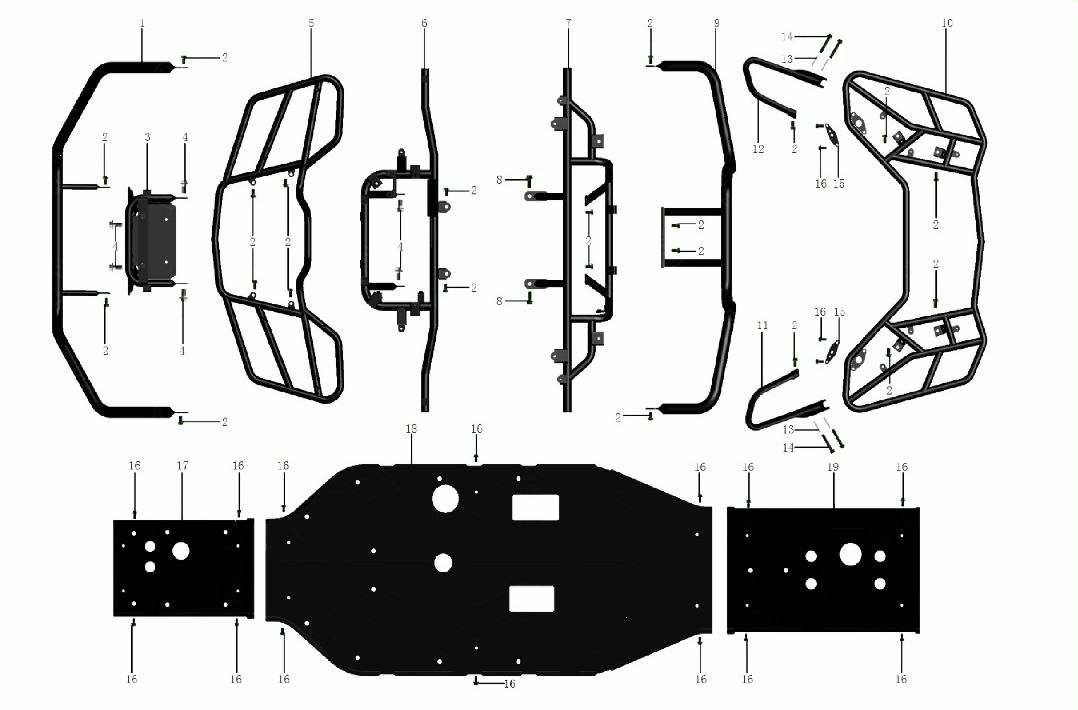

Схема модуля Установка элементов конструкции (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 124662 | 13608110000 | Бампер передний | ||
| 2 | 120036 | 01214080165 | Болт фланцевый M8x16 | ||
| 3 | 124656 | 13608860000 | Кронштейн лебедки | ||
| 4 | 124659 | 01256100206 | Болт фланцевый М10х20 | ||
| 5 | 124664 | 13608120000 | Багажник передний | ||
| 6 | 124660 | 13608110020 | Кронштейн радиатора | ||
| 7 | 124671 | 13608350020 | Опора | ||
| 8 | 119751 | 01214080205 | Болт фланцевый М8х20 | ||
| 9 | 124672 | 13608350000 | Бампер задний | ||
| 10 | 124673 | 13608130000 | Багажник задний | ||
| 11 | 124679 | 13608070020A | Ручка пассажира левая | ||
| 12 | 124680 | 13608080020A | Ручка пассажира правая | ||
| 13 | 125186 | 13608080040 | Втулка | ||
| 14 | 122131 | 01214080405 | Болт M8x40 | ||
| 15 | 125188 | 13608080030 | Планка | ||
| 16 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 17 | 124622 | 13608010060 | Защита передняя | ||
| 18 | 124623 | 13608010080 | Защита средняя | ||
| 19 | 124624 | 13608010070 | Защита задняя |
