Система топливная — Квадроцикл РМ 800
Модуль: 125086 — Система топливная
Используется: Квадроцикл РМ 800

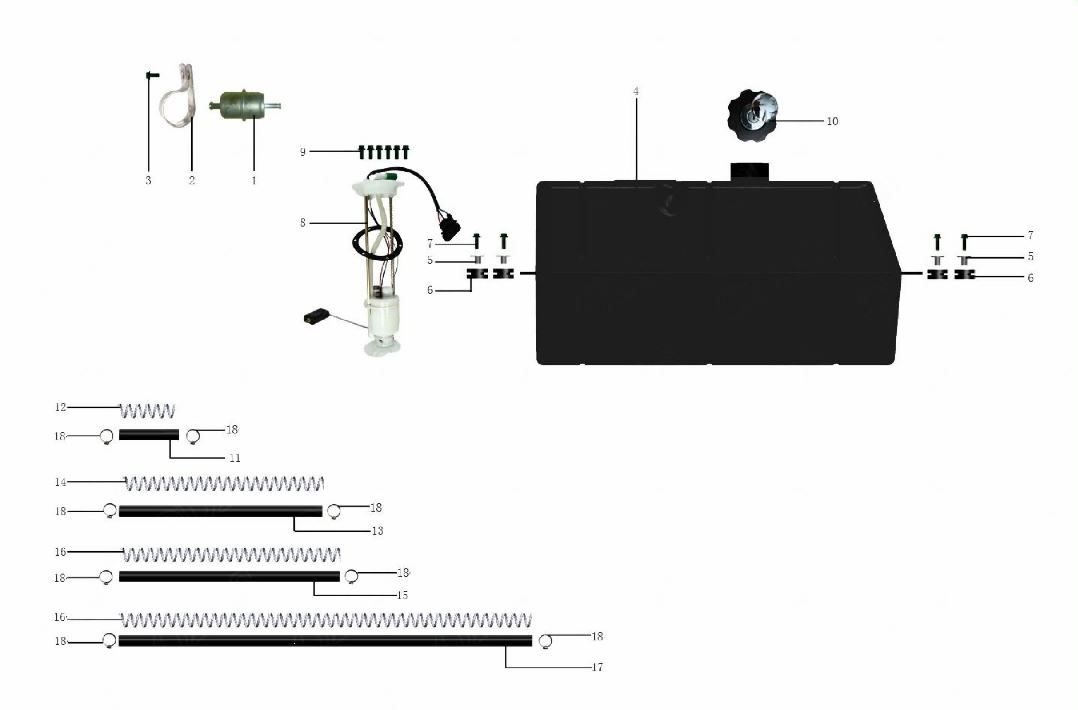

Схема модуля Система топливная (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 119706 | 13204060000 | Фильтр топливный | ||
| 2 | 119707 | 13204060010 | Хомут | ||
| 3 | 119708 | 01224060165 | Болт фланцевый М6х16 | ||
| 4 | 124505 | 13604010000 | Бак топливный в сборе | ||
| 5 | 124507 | 13604140000 | Втулка | ||
| 6 | 124506 | 13604120000 | Демпфер топливного бака | ||
| 7 | 119778 | 01224060205 | Болт фланцевый М6х20 | ||
| 8 | 124508 | 10904080001 | Насос топливный | ||
| 9 | 119699 | 01224050125 | Болт фланцевый М5х12 | ||
| 10 | 125134 | 13604020000 | Крышка бака топливного в сборе | ||
| 11 | 124509 | 13604040010 | Топливопровод 7.5x14.5 L=150мм | ||
| 12 | 124510 | 10904040070 | Защита трубопровода 17 L=150мм | ||
| 13 | 124511 | 13604040020 | Топливопровод 7.5x14.5 L=250мм | ||
| 14 | 119719 | 13204040540 | Защита трубопровода 17 L=300мм | ||
| 15 | 124512 | 13604040030 | Топливопровод 7.5x14.5 L=500мм | ||
| 16 | 119705 | 10904040080 | Защита трубопровода 17 L=650мм | ||
| 17 | 124514 | 13604040040 | Топливопровод 7.5x14.5 L=620мм | ||
| 18 | 119701 | 11912010030 | Хомут 8-14,5 |
