Вариатор (двигатель) — Квадроцикл РМ 800
Модуль: 122434 — Вариатор (двигатель)
Используется: Квадроцикл РМ 800

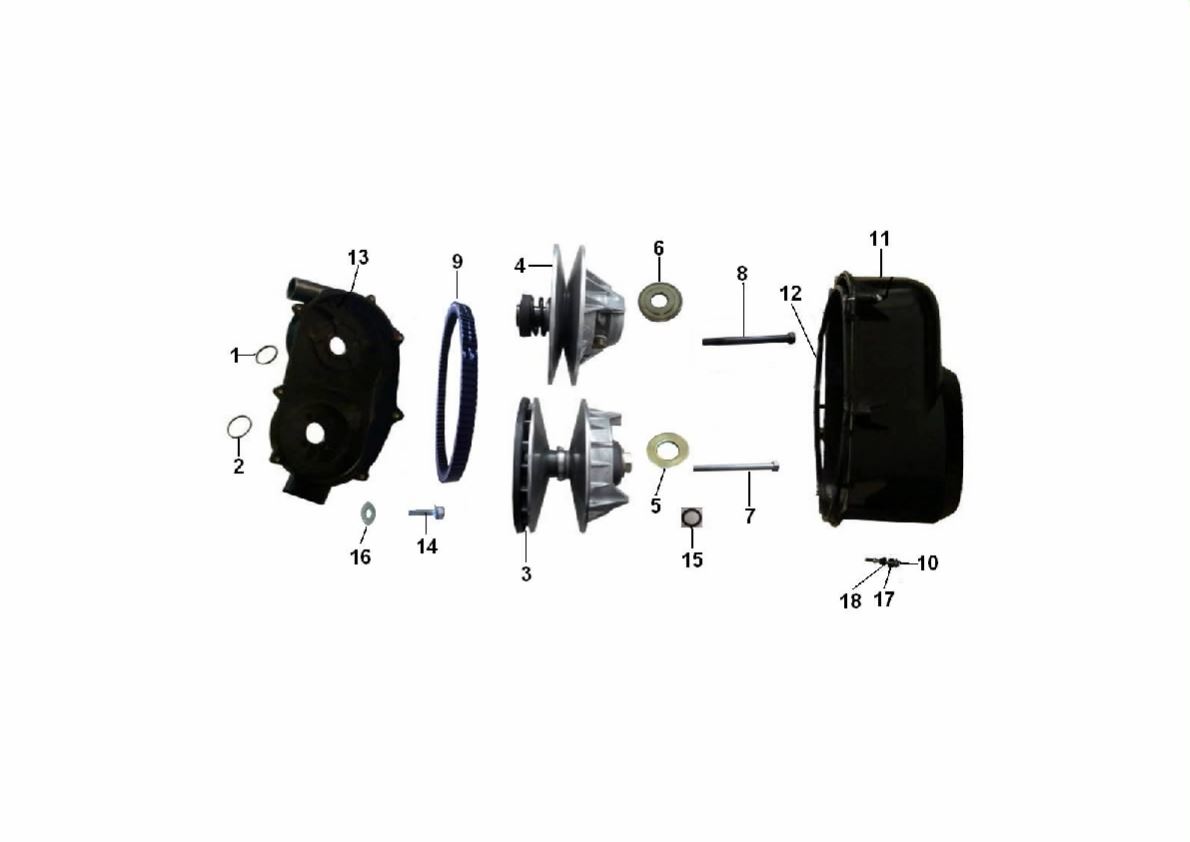

Схема модуля Вариатор (двигатель) (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120526 | 21040300301 | Кольцо уплотнительное 50х4 | ||
| 2 | 120527 | 21040300201 | Кольцо уплотнительное 57х3 | ||
| 3 | 120529 | 21040303301 | Шкив ведущий | ||
| 4 | 120528 | 21040303201 | Шкив ведомый | ||
| 5 | 120530 | 21040303401 | Шайба 29.5х13х2.4 | ||
| 6 | 120531 | 21040303501 | Шайба 30х11х8 | ||
| 7 | 122435 | 21040303701 | Болт М12х145 | ||
| 8 | 122436 | 21040301901 | Болт М10х110 | ||
| 9 | 120532 | 21040303801 | Ремень вариатора клиновый | ||
| 10 | 122437 | 21040302201 | Болт М6х42 | ||
| 11 | 120533 | 21040302001 | Крышка вариатора | ||
| 12 | 120535 | 21040302101 | Прокладка крышки вариатора | ||
| 13 | 120536 | 21040300101 | Воздуховод вариатора | ||
| 14 | 122297 | 01224060161 | Болт М6х16 | ||
| 15 | 120537 | 21040303601 | Шайба 32х25.1х0.5 | ||
| 16 | 122438 | 06222061704 | Шайба 6х18 | ||
| 17 | 122311 | 21040103601 | Подушка резиновая | ||
| 18 | 120393 | 21040103501 | Втулка 16х16.6х8 |
