Вал ведущий (двигатель) — Квадроцикл РМ 800
Модуль: 122432 — Вал ведущий (двигатель)
Используется: Квадроцикл РМ 800

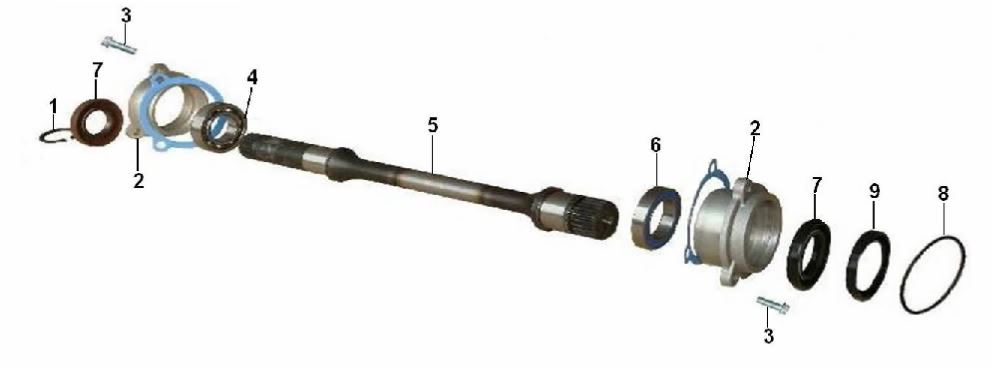

Схема модуля Вал ведущий (двигатель) (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120516 | 21040116101 | Манжета 25х47х7 | ||
| 2 | 120517 | 21040501501 | Крышка подшипника | ||
| 3 | 122433 | 01124060161 | Болт М6х16 | ||
| 4 | 120519 | 09160006005 | Подшипник 6005 | ||
| 5 | 120520 | 21040115401 | Вал ведущий | ||
| 6 | 120521 | 09160061906 | Подшипник 61906/C3 SKF | ||
| 7 | 120522 | 21040115701 | Манжета 30х47х7 | ||
| 8 | 120508 | 21040115801 | Кольцо уплотнительное 47х2 | ||
| 9 | 120525 | 21040206101 | Кольцо стопорное |
