Коробка распределительная — Квадроцикл РМ 800
Модуль: 122409 — Коробка распределительная
Используется: Квадроцикл РМ 800

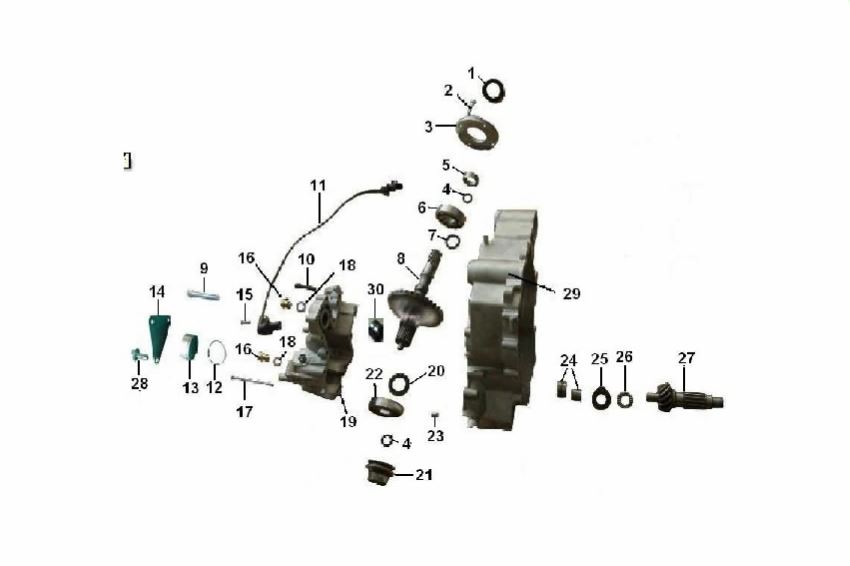

Схема модуля Коробка распределительная (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120479 | 21040201801 | Манжета 32х47х7 | ||
| 2 | 122355 | 01224080251 | Болт М8х25 | ||
| 3 | 120502 | 21040201701 | Крышка подшипника | ||
| 4 | 120473 | 07021271204 | Кольцо стопорное 27 | ||
| 5 | 122410 | 21040201601 | Кольцо распорное 32х25х11,4 | ||
| 6 | 120478 | 09160006305 | Подшипник 6305/c3 | ||
| 7 | 122411 | 06224254004 | Шайба упорная 40х25,2х1,2 | ||
| 8 | 120506 | 21040200901 | Вал приводной | ||
| 9 | 122336 | 01224060351 | Болт М6х35 | ||
| 10 | 122413 | 03344080351 | Болт М8х35 | ||
| 11 | 120507 | 21040200101 | Датчик скорости | ||
| 12 | 120508 | 21040115801 | Кольцо уплотнительное 47х2 | ||
| 13 | 122420 | 21040202201 | Зглушка коробки передач | ||
| 14 | 122425 | 21040202301 | Кронштейн коробкт передач | ||
| 15 | 122297 | 01224060161 | Болт М6х16 | ||
| 16 | 120438 | 21040104801 | Пробка резьбовая M12х1.5 | ||
| 17 | 122295 | 01214060851 | Болт М6х85 | ||
| 18 | 120437 | 21040104701 | Шайба медная 18х12,4х2 | ||
| 19 | 120509 | 21040200201 | Крышка коробки передач правая | ||
| 20 | 122428 | 06224304004 | Прокладка 40х30,2х0,5 | ||
| 21 | 122429 | 21040202101 | Набор кулачковых муфт | ||
| 22 | 120510 | 09160006206 | Подшипник 6206/c3 | ||
| 23 | 122331 | 21040105401 | Штифт 8х12 | ||
| 24 | 120511 | 10011152716 | Кольцо распорное NB152716 | ||
| 25 | 122430 | 21040201201 | Набор шайб упорных 15,2х1,5 | ||
| 26 | 120512 | 10051152802 | Подшипник игольчатый 28х15х2 | ||
| 27 | 120513 | 21040201001 | Вал промежуточный | ||
| 28 | 122431 | 01224080201 | Болт М8х20 | ||
| 29 | 120514 | 21040200301 | Корпус коробки передач | ||
| 30 | 120515 | 10011182616 | Подшипник DB182616 |
