Коробка передач (двигатель) — Квадроцикл РМ 800
Модуль: 122389 — Коробка передач (двигатель)
Используется: Квадроцикл РМ 800

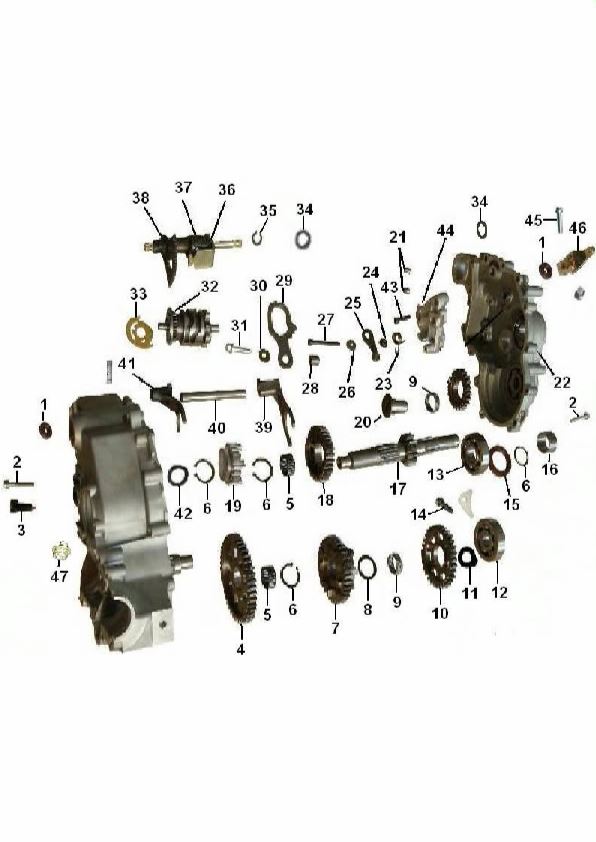

Схема модуля Коробка передач (двигатель) (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120470 | 21040200701 | Манжета 12х28х7 | ||
| 2 | 122368 | 01214060351 | Болт М6х35 | ||
| 3 | 122390 | 21040200801 | Датчик диапазона передач | ||
| 4 | 120471 | 21040204001 | Шестерня коническая нижнего диапозона передач 43 зуба | ||
| 5 | 120472 | 10032252913 | Подшипник игольчатый NRB SB252913TN | ||
| 6 | 120473 | 07021271204 | Кольцо стопорное 27 | ||
| 7 | 120474 | 21040204201 | Шестерня коническая высшего диапазона передач 34 зуба | ||
| 8 | 122391 | 06224253404 | Шайба упорная 34х25,2х1 | ||
| 9 | 120475 | 10031252910 | Подшипник игольчатый K252910 | ||
| 10 | 120476 | 21040204401 | Шестерня коническая обратного хода 31 зуб | ||
| 11 | 122392 | 21040204901 | Набор шайб упорных 17,2 | ||
| 12 | 120477 | 09160006403 | Подшипник 6403 | ||
| 13 | 120478 | 09160006305 | Подшипник 6305/c3 | ||
| 14 | 122297 | 01224060161 | Болт М6х16 | ||
| 15 | 120479 | 21040201801 | Манжета 32х47х7 | ||
| 16 | 122393 | 21040205901 | Кольцо вала промежуточного 32х25х18,3 | ||
| 17 | 120481 | 21040204501 | Вал промежуточный | ||
| 18 | 120482 | 21040204601 | Шестерня высшего диапазона передач вторичного вала 29 зубьев | ||
| 19 | 120483 | 21040204701 | Шестерня нижнего диапазона передач вторичного вала 20 зубьев | ||
| 20 | 122394 | 21040202801 | Вал шестерни промежуточной | ||
| 21 | 122331 | 21040105401 | Штифт 8х12 | ||
| 22 | 120485 | 21040202501 | Крышка коробки передач левая | ||
| 23 | 120486 | 21040203301 | Пружина возврата стопорного рычага | ||
| 24 | 122395 | 21040203401 | Кольцо | ||
| 25 | 122396 | 21040203501 | Рычаг стопорный | ||
| 26 | 122397 | 21040203601 | Шайба рычага стопорного | ||
| 27 | 122398 | 03344060551 | Болт М6х55 | ||
| 28 | 122399 | 21040203101 | Втулка 14х10х15 | ||
| 29 | 122400 | 21040203701 | Фиксатор рычага стояночного тормоза | ||
| 30 | 122401 | 21040203801 | Шайба 24х8,5х2 | ||
| 31 | 122402 | 01224080351 | Болт М8х35 | ||
| 32 | 120489 | 21040205201 | Вал переключения передач в сборе | ||
| 33 | 120490 | 21040205301 | Шайба изолирующая | ||
| 34 | 122403 | 21040206601 | Шайба 20х12,5х1 | ||
| 35 | 122404 | 07021121004 | Шайба стопорная 12 | ||
| 36 | 120491 | 21040205601 | Вал переключения передач | ||
| 37 | 120492 | 21040205501 | Пружина возвратная | ||
| 38 | 120493 | 21040205401 | Каретка переключения передач | ||
| 39 | 120495 | 21040205101 | Вилка переключения передач большая | ||
| 40 | 122405 | 21040204801 | Ось вилки | ||
| 41 | 120497 | 21040205001 | Вилка переключения передач малая | ||
| 42 | 120498 | 21040206701 | Шайба 30х18,5х2 | ||
| 43 | 122406 | 03344060304 | Болт М6х30 | ||
| 44 | 120499 | 21040203201 | Фланец опорный | ||
| 45 | 122336 | 01224060351 | Болт М6х35 | ||
| 46 | 122407 | 21040206001 | Рычаг переключения передач | ||
| 47 | 122408 | 21040206501 | Болт М3х6 |
