Система охлаждения двигателя — Квадроцикл РМ 800
Модуль: 122387 — Система охлаждения двигателя
Используется: Квадроцикл РМ 800

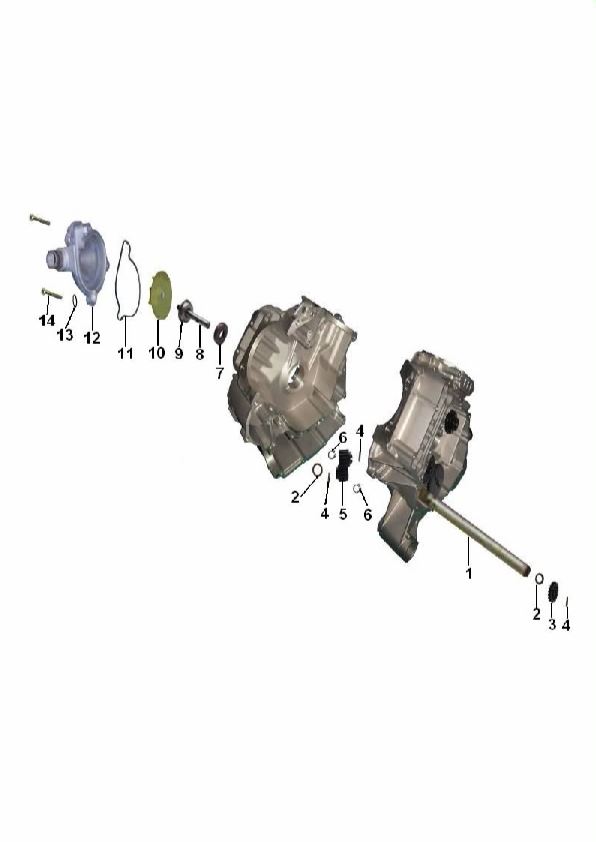

Схема модуля Система охлаждения двигателя (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120457 | 21040113501 | Вал промежуточный | ||
| 2 | 120458 | 21040113001 | Шайба упорная 17x10.2X1 | ||
| 3 | 120459 | 21040113601 | Шестерня водяного насоса 20 зубьев | ||
| 4 | 120460 | 21040113701 | Штифт 4х20 | ||
| 5 | 120461 | 21040113801 | Шестерня насоса | ||
| 6 | 120462 | 07021101004 | Кольцо стопорное 10 | ||
| 7 | 120463 | 21040106201 | Манжета 10x25x5 | ||
| 8 | 120464 | 21040114001 | Вал водяного насоса в сборе | ||
| 9 | 120465 | 21040503101 | Уплотнение гидравлическое | ||
| 10 | 120466 | 21040114101 | Крыльчатка водяного насоса | ||
| 11 | 120467 | 21040114301 | Прокладка | ||
| 12 | 120468 | 21040114201 | Корпус водяного насоса | ||
| 13 | 120469 | 06150061100 | Кольцо уплотнительное | ||
| 14 | 122302 | 01224060251 | Болт М6х25 |
