Магнето (двигатель) — Квадроцикл РМ 800
Модуль: 122354 — Магнето (двигатель)
Используется: Квадроцикл РМ 800

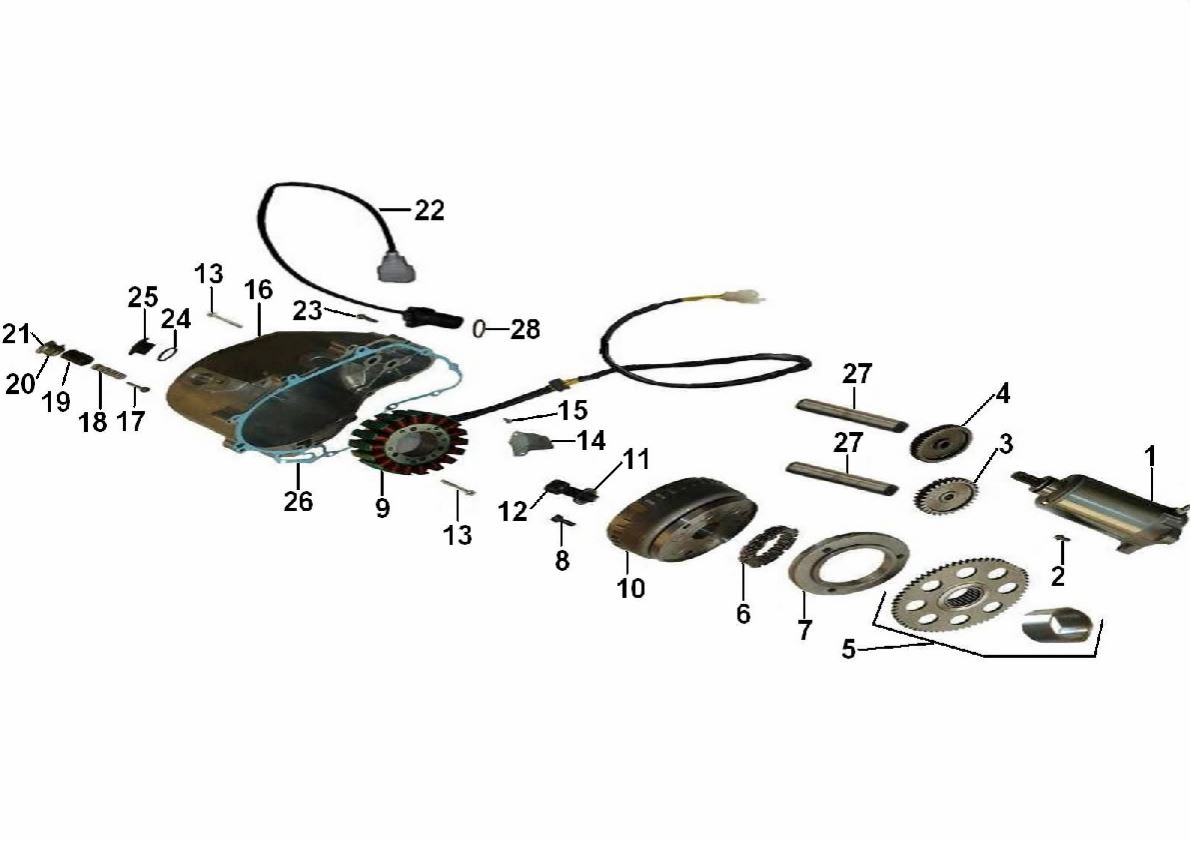

Схема модуля Магнето (двигатель) (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120424 | 21040109101 | Cтартер в сборе | ||
| 2 | 122355 | 01224080251 | Болт М8х25 | ||
| 3 | 120425 | 21040109201 | Шестерня Z=49/11 | ||
| 4 | 120426 | 21040109301 | Шестерня промежуточная 30Т | ||
| 5 | 120427 | 21040109401 | Шестерня свободного хода 60Т в сборе | ||
| 6 | 120428 | 21040109501 | Муфта свободного хода | ||
| 7 | 120429 | 21040109601 | Корпус муфты свободного хода | ||
| 8 | 122356 | 3344080161 | Винт М8х16 | ||
| 9 | 120430 | 21040109701 | Статор | ||
| 10 | 120431 | 21040109801 | Ротор | ||
| 11 | 122366 | 21040109901 | Прокладка 30х16,5х3 | ||
| 12 | 122367 | 03344160357 | Болт М6х35 | ||
| 13 | 122368 | 01214060351 | Болт М6х35 | ||
| 14 | 122369 | 21040110101 | Крышка тросика | ||
| 15 | 122370 | 03113040081 | Винт М4х8 | ||
| 16 | 120432 | 22040110201 | Крышка системы зажигания | ||
| 17 | 122371 | 21040110401 | Клапан | ||
| 18 | 122372 | 21040110501 | Пружина | ||
| 19 | 122373 | 21040110601 | Опора пружины | ||
| 20 | 122374 | 21040110701 | Кольцо уплотнительное | ||
| 21 | 122375 | 21040110801 | Пробка резьбовая М22х1,5 | ||
| 22 | 120434 | 21040110901 | Датчик положения коленчатого вала | ||
| 23 | 122297 | 01224060161 | Болт М6х16 | ||
| 24 | 122376 | 21040111101 | Кольцо уплотнительное | ||
| 25 | 122377 | 21040111201 | Пробка резьбовая | ||
| 26 | 120435 | 21040111301 | Прокладка | ||
| 27 | 120923 | 21040105901 | Ось | ||
| 28 | 120436 | 21040111001 | Кольцо уплотнительное |
