Поршень, цилиндр и коленчатый вал (двигатель) — Квадроцикл РМ 800
Модуль: 122344 — Поршень, цилиндр и коленчатый вал (двигатель)
Используется: Квадроцикл РМ 800

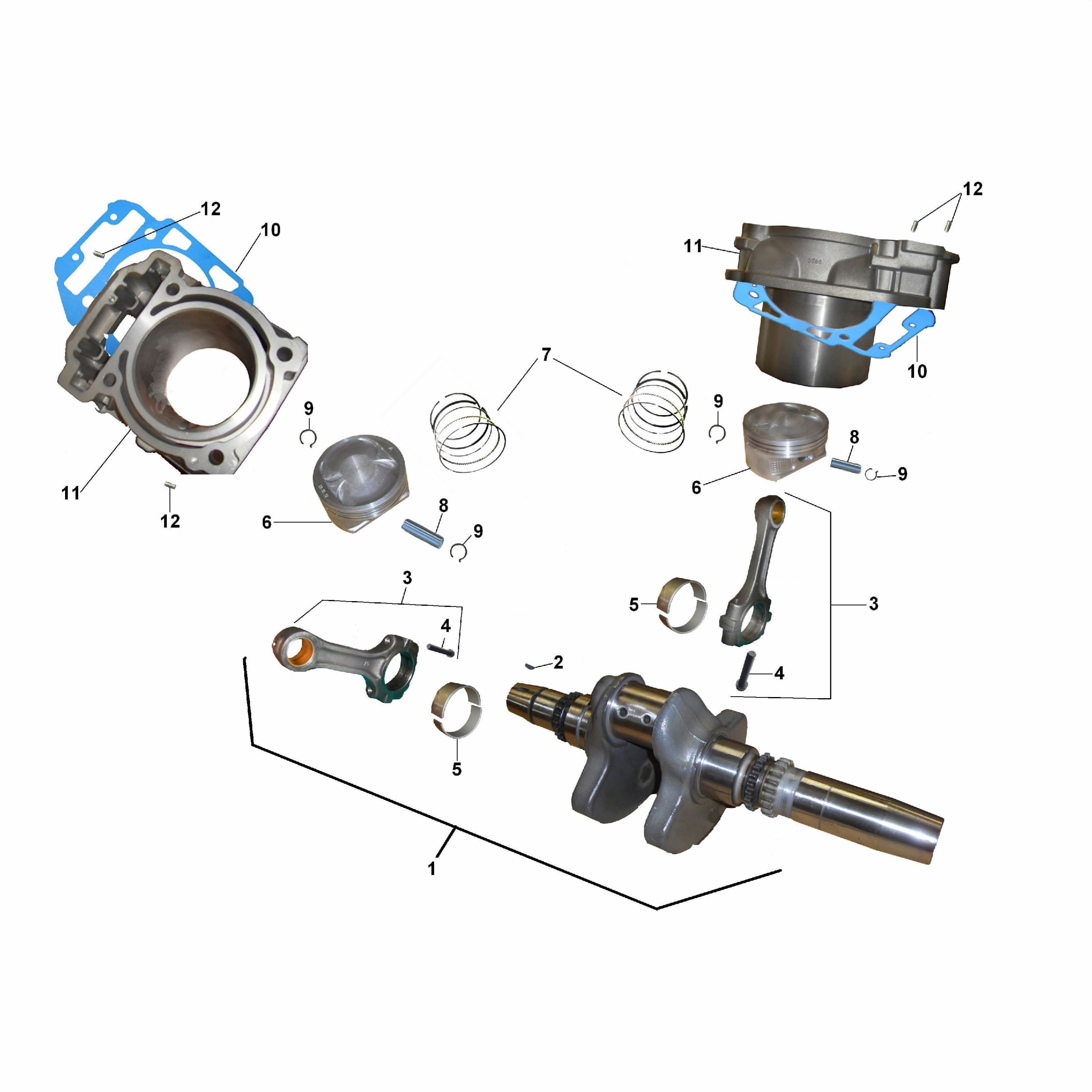

Схема модуля Поршень, цилиндр и коленчатый вал (двигатель) (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120412 | 21040107501 | Вал коленчатый в сборе | ||
| 2 | 122345 | 21040107701 | Шпонка сегментная | ||
| 3 | 120413 | 21040107801 | Шатун в сборе | ||
| 4 | 122346 | 21040107821 | Винт шатуна М8х1 | ||
| 5 | 120414 | 21040107831 | Подшипник скольжения | ||
| 6 | 122347 | 21040108201 | Поршень | ||
| 7 | 122348 | Набор поршневых колец (21040108301,21040108401, 21040108501, 21040108601) | |||
| 8 | 120415 | 21040108701 | Палец поршневой | ||
| 9 | 120418 | 21040108801 | Кольцо стопорное 22.8х1.6 | ||
| 10 | 120421 | 21040408901 | Прокладка | ||
| 11 | 120422 | 21040109001 | Цилиндр | ||
| 12 | 120423 | 21040105501 | Штифт направляющий 5x12 |
