Картер двигателя — Квадроцикл РМ 800
Модуль: 122330 — Картер двигателя
Используется: Квадроцикл РМ 800

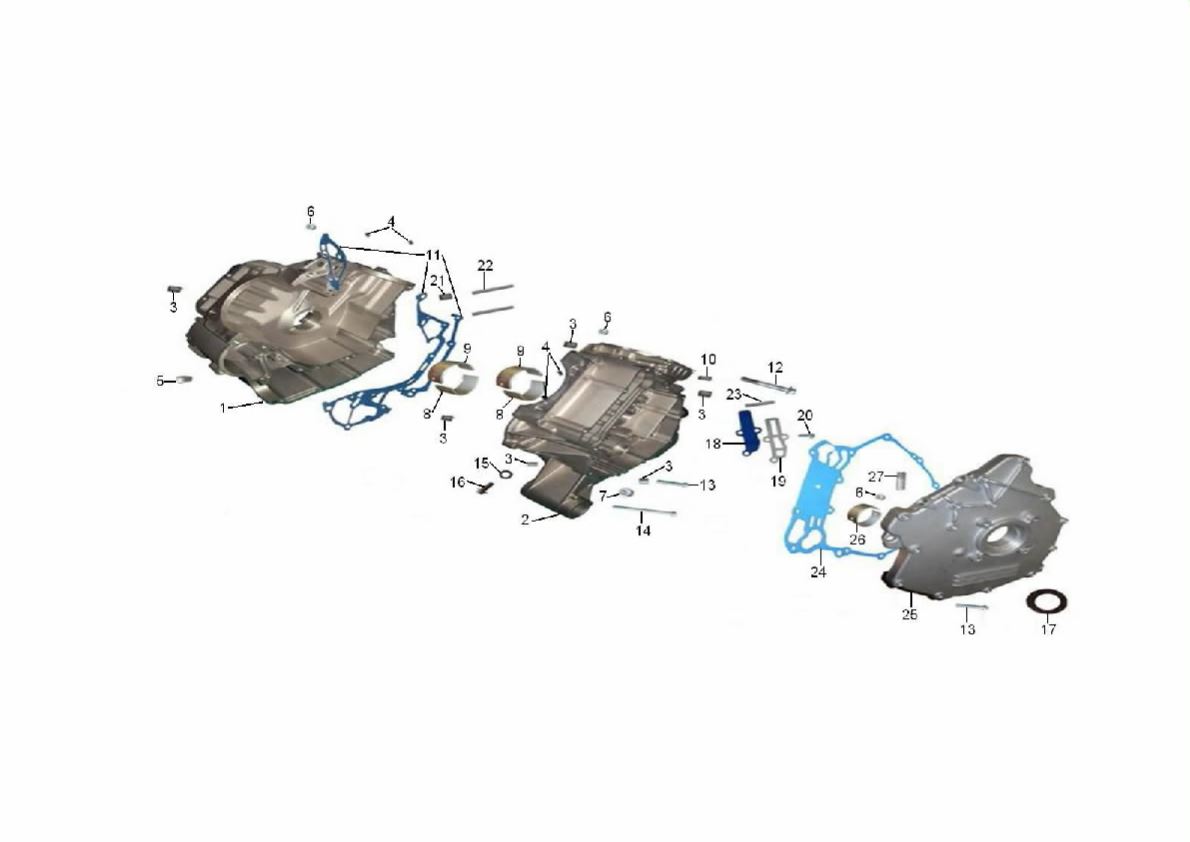

Схема модуля Картер двигателя (Квадроцикл РМ 800)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120394 | 21040105201 | Картер правый | ||
| 2 | 120395 | 21040105301 | Картер левый | ||
| 3 | 122331 | 21040105401 | Штифт 8х12 | ||
| 4 | 120423 | 21040105501 | Штифт направляющий 5x12 | ||
| 5 | 122332 | 21040105601 | Пробка резьбовая NPT 1/2 | ||
| 6 | 120396 | 21040105701 | Пробка резьбовая NPT 8х1,25 | ||
| 7 | 122333 | 21040105801 | Пробка резьбовая NPT 1/4 | ||
| 8 | 120397 | 21040106001 | Подшипник скольжения | ||
| 9 | 120398 | 21040106101 | Подшипник скольжения | ||
| 10 | 122334 | 21040106301 | Штифт 6х10 | ||
| 11 | 120399 | 21040106401 | Прокладка | ||
| 12 | 122335 | 01214080651 | Болт М8х65 | ||
| 13 | 122336 | 01224060351 | Болт М6х35 | ||
| 14 | 122337 | 01214060751 | Болт М6х75 | ||
| 15 | 122338 | 21040107401 | Кольцо уплотнительное 8 | ||
| 16 | 122339 | 01224080161 | Болт М8х16 | ||
| 17 | 120400 | 21040107301 | Манжета 34x52x8 | ||
| 18 | 120401 | 21040106501 | Клапан пластинчатый | ||
| 19 | 120402 | 21040106601 | Клапан поршневой стопорный | ||
| 20 | 122297 | 01224060161 | Болт М6х16 | ||
| 21 | 122340 | 21020103901 | Штифт 10х16 | ||
| 22 | 122341 | 21040106801 | Шпилька М8х62 | ||
| 23 | 122288 | 21040100501 | Шпилька М8х45 | ||
| 24 | 120405 | 21040106901 | Прокладка | ||
| 25 | 120410 | 21040107001 | Крышка механизма отбора мощности | ||
| 26 | 120411 | 21040107101 | Подшипник скольжения | ||
| 27 | 122343 | 21040107201 | Ниппель |
