Система охлаждения и выпуска двигателя — Квадроцикл РМ 800 UTV
Модуль: 122471 — Система охлаждения и выпуска двигателя
Используется: Квадроцикл РМ 800 UTV

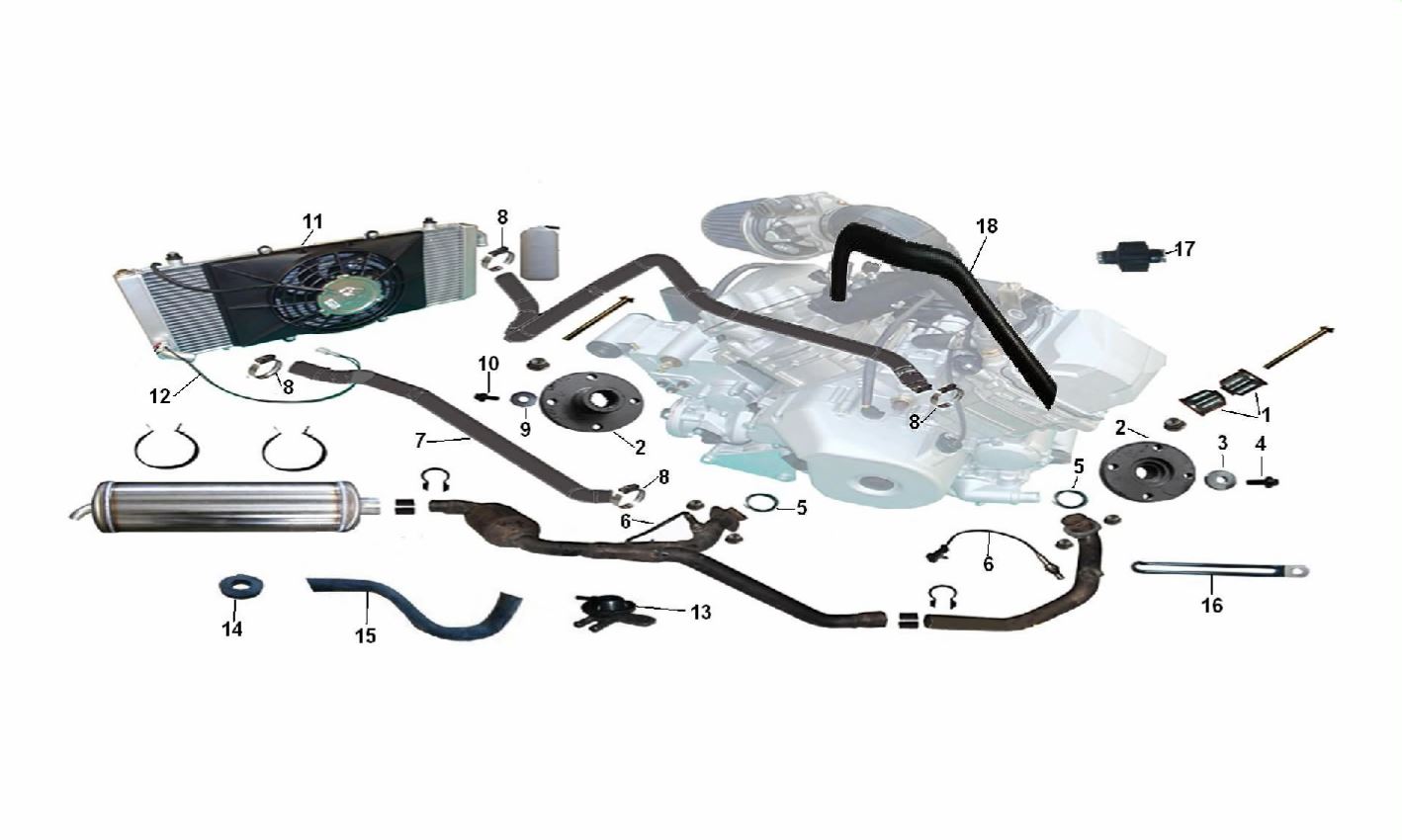

Схема модуля Система охлаждения и выпуска двигателя (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120557 | 21040206301 | Втулка подушки двигателя | ||
| 2 | 120558 | 21040206401 | Фланец | ||
| 3 | 122473 | 21040116401 | Шайба | ||
| 4 | 122474 | 01324080251 | Болт М8х25 | ||
| 5 | 120231 | 21040400101 | Кольцо уплотнительное | ||
| 6 | 120235 | 21040400701 | Датчик кислорода | ||
| 7 | 120174 | 10912050021 | Трубопровод нижний | ||
| 8 | 120556 | 21040104901 | Хомут с зажимом 14-27 | ||
| 9 | 122476 | 21040206201 | Шайба 10,5 | ||
| 10 | 122477 | 01324100255 | Болт 10х1,5х25 | ||
| 11 | 120102 | 21040400801 | Радиатор в сборе | ||
| 12 | 120561 | 21040402201 | Датчик температуры | ||
| 13 | 120562 | 21040402601 | Клапан вентиляционный | ||
| 14 | 120563 | 21040402701 | Кольцо уплотнительное воздушного фильтра 8х25х4 | ||
| 15 | 120564 | 21040402801 | Шланг воздушного фильтра резиновый 8х4,5х420 | ||
| 16 | 119780 | 21040402401 | Фиксатор жгута | ||
| 17 | 120565 | 21040401801 | Подушка двигателя | ||
| 18 | 120567 | 21040402301 | Шланг |
