Коллектор впускной с заслонкой (двигатель) — Квадроцикл РМ 800 UTV
Модуль: 122439 — Коллектор впускной с заслонкой (двигатель)
Используется: Квадроцикл РМ 800 UTV

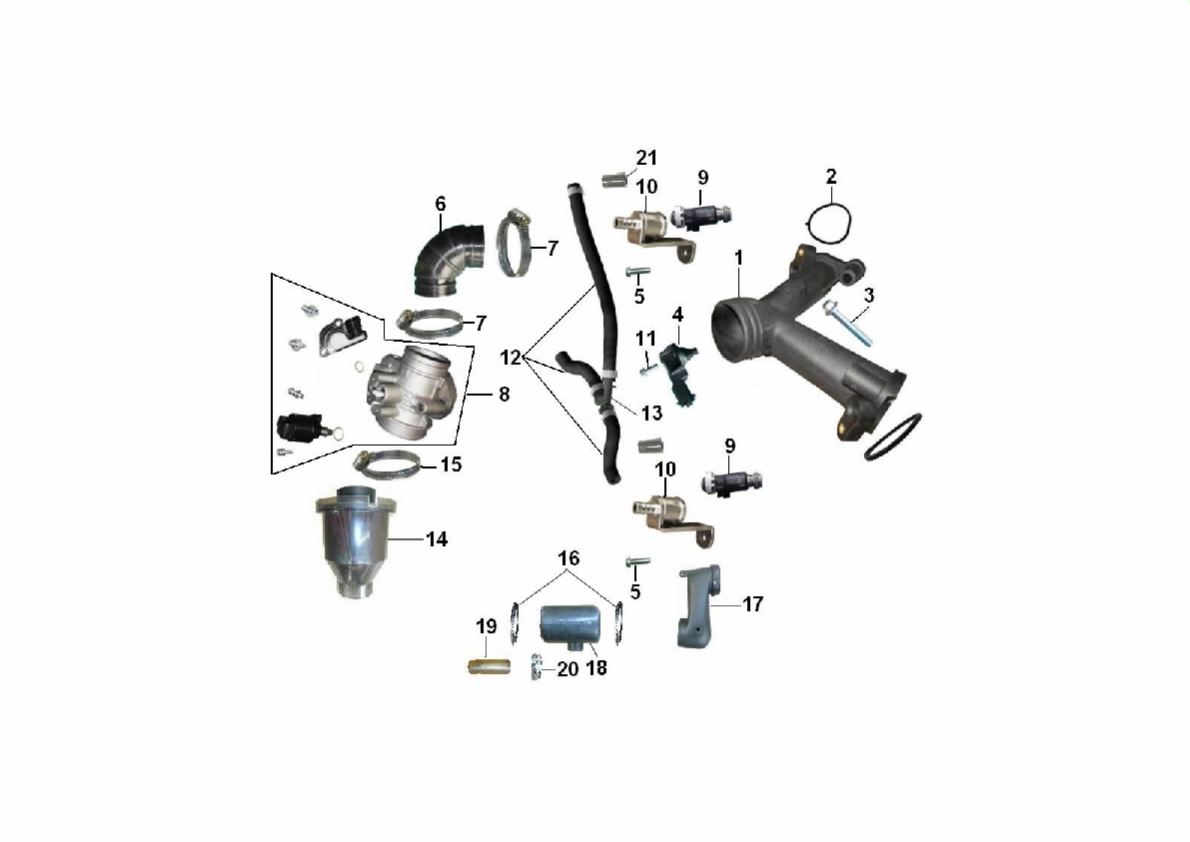

Схема модуля Коллектор впускной с заслонкой (двигатель) (Квадроцикл РМ 800 UTV)
| № | Код | Артикул | Название детали | Год | Примечание |
|---|---|---|---|---|---|
| 1 | 120538 | 21040114401 | Коллектор впускной | ||
| 2 | 120539 | 21040114501 | Прокладка | ||
| 3 | 122440 | 01214080551 | Болт М8х55 | ||
| 4 | 120540 | 21040114601 | Датчик температуры | ||
| 5 | 119781 | 01224060121 | Болт фланцевый М6х12 | ||
| 6 | 122441 | 21040114701 | Патрубок | ||
| 7 | 122442 | 21040116501 | Хомут 40-60 | ||
| 8 | 120542 | 21040114801 | Корпус дроссельной заслонки | ||
| 9 | 120543 | 21040114901 | Форсунка | ||
| 10 | 120544 | 21040115101 | Колпачок нагнетательного клапана | ||
| 11 | 120556 | 21040104901 | Хомут с зажимом 14-27 | ||
| 12 | 120545 | 21040403101 | Шланг топливный | ||
| 13 | 120546 | 21040115301 | Тройник | ||
| 14 | 120547 | 21040401001 | Фильтр воздушный | ||
| 15 | 122443 | 21040401101 | Хомут 59-82 | ||
| 16 | 122444 | 21040401201 | Хомут 65-89 | ||
| 17 | 120548 | 21040401301 | Воздуховод 25-28 | ||
| 18 | 120549 | 21040401401 | Воздуховод | ||
| 19 | 122445 | 21040401501 | Трубка | ||
| 20 | 122446 | 21040401601 | Хомут 12-20 | ||
| 21 | 122447 | 21040114911 | Переходник |
